小型话筒

KK 183 nx + KM A nx

带有模拟输出级的模块化小振膜话筒

  • 指向特征:全指向(扩散场均衡)
  • 模块化系统KM A/D的一部分
  • 丰富的安装配件

颜色

We need your consent to display this content

By clicking on "Accept" you agree to the data processing to. Further information on data processing can be found under "More information".

适合于:

Max. SPL
150 dB
S/N Ratio
81 dB
Sensitivity
12 mV/Pa

在模拟和数字模式中保持最大灵活性

KK 183话筒头与输出级KM A的组合是诺音曼 KM A/D小振膜话筒系统中的众多选择之一。

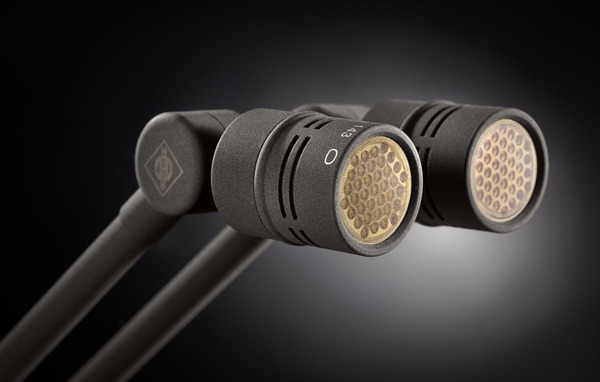

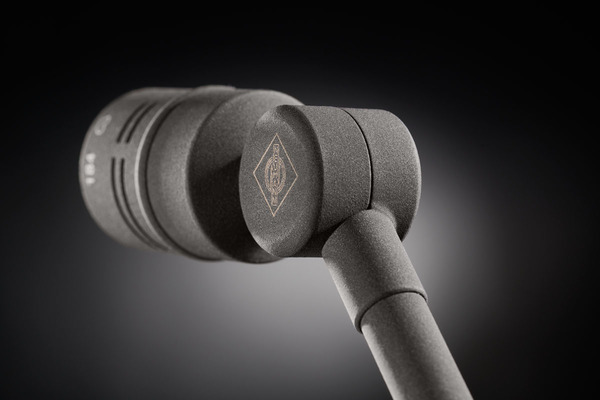

诺音曼KM A / D系统是一种模块化话筒系统,能够满足最苛刻的应用需求。八种不同的小振膜话筒头(KK 120 - KK 185)可与模拟输出级(KM A)或数字AES 42输出级(KM D)组合使用。所有组件均有镍色或黑色可选。丰富的安装配件,可满足多种场合应用需求。

Dealer Description

与其前身KM 100系列相比,新系统KM A / D可与体积较小的无源话筒头搭配使,同时还保留了经典的声学设计。

全新的电子组件具有许多电声和操作优势,例如本底噪声降低、动态范围更大和非常高的抗电磁干扰性能。

模块化设计概念使得话筒头可以拆卸,并能够通过特殊连接线连接到距离输出级最远100 m (330 ft)的位置使用。对于一般的应用场合,LC 4连接线的长度为5或10米(约16½或33英尺)。此外,不同长度的话筒头延长杆、话筒头旋转接头和话筒夹等等可以灵活组合,搭配成不同的话筒组件。模拟和数字输出级的尺寸相同(直径:22 mm,长度:93 mm)。因此,所有配件都可以和这两种输出级组合应用。

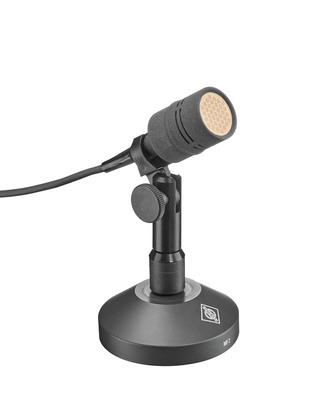

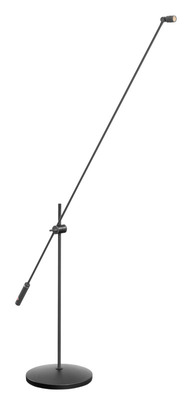

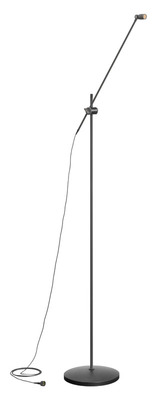

点击这里查看使用配件组合的案例。

输出级

模拟无变压器输出级KM A通过P48幻象电源工作。有开关控制的-10 dB预衰减能够承受高达152 dB的声压级(取决于话筒头类型)而不会产生失真。

数字输出级KM D符合AES 42标准,打开了在模拟领域无法实现的全新可能性。集成的数字信号处理器允许远程控制话筒参数,如数字增益、预衰减(6、12、18 dB)和低切(0、40、80、160)。集成的峰值限幅器和带有齿音消除功能的压缩器/限制器可避免音频信号过载。诺音曼的A / D转换器专利技术可确保整个数字信号链中的动态范围能够高达122 dB-A。

用户可以随时选择模拟或数字工作模式,而无需完全变更系统,只需使用KM A或KM D输出级即可。有关诺音曼数字话筒技术的更多信息,请访问这里。

提供两种流行的组合套装:包括话筒头、输出级和话筒夹:KM 183 A nx 和 KM 184 A nx。任何其他组件都是单独提供。

与诺音曼KM 100系统的兼容性

如有特殊需求,可提供机械适配器(AR 100 KA),将KM A和KM D输出级和旧版KM 100话筒头(AK系列)组合使用。其他组件都是单独提供。

KK 183话筒头

KK 183是一种扩散场均衡压力换能器,而且具备自由场高音增强(10 kHz时提升约7 dB)特性。扩散声场中的频率响应可平直延申到10 kHz。

Acoustical operating principle Pressure transducer
Directional Pattern Omni diffuse-field equalized
Frequency Range 20 Hz...20 kHz
Sensitivity at 1 kHz into 1 kohm 12 mV/Pa
Rated Impedance 50 ohms
Rated load impedance 1000 ohms
Equivalent noise level, CCIR¹⁾ 24 dB
Equivalent noise level, A-weighted¹⁾ 13 dB-A
Maximum SPL for THD 0.5%²⁾ 140 dB
Maximum SPL for THD 0.5% with preattenuation²⁾ 150 dB
Signal-to-noise ratio, CCIR (re. 94 dB SPL)¹⁾ 69 dB
Signal-to-noise ratio, A-weighted (re. 94 dB SPL)¹⁾ 81 dB
Supply voltage (P48, IEC 61938) 48 V
Current consumption (P48, IEC 61938) max. 3.5 mA
Matching connector XLR 3 F
Weight (output stage) 70 g
Weight (capsule only) 11 g
Diameter 22 mm
Length (capsule only) 18 mm
Length (microphone) 108 mm

1) according to IEC 60268-1; CCIR-weighting acccording to CCIR 468-3, quasi peak; A-weighting according to IEC 61672-1, RMS

2) measured as equivalent el. input signal

Diagrams

Omni KK 183 (with SBK 130 A) + KM-A/KM-D

Omni KK 183 (with SBK 130 A) + KM-A/KM-D Omni KK 183 (with SBK 130 A) + KM-A/KM-D

Omni KK 183 + KM-A/KM-D

Omni KK 183 + KM-A/KM-D Omni KK 183 + KM-A/KM-D
TLM 49 Set

EA 2124 A mt

Shock Mount

EA 2124 A mt
TLM 49 Set

PS 15

Popscreen

PS 15
TLM 49 Set

WNS 100

Windscreen

WNS 100
TLM 49 Set

WNS 110

Windscreen

WNS 110
TLM 49 Set

WS 100

Windscreen

WS 100
TLM 49 Set

N 248

Power Supply

N 248
TLM 49 Set

MF 2

Table Stand

MF 2
TLM 49 Set

MF 3

Table Stand

MF 3
TLM 49 Set

MF 4

Floor Stand

MF 4
TLM 49 Set

MF 5

Floor Stand

MF 5
TLM 49 Set

MZEF 8060

Vertical Bar

MZEF 8060
TLM 49 Set

MZEF 8120

Vertical Bar

MZEF 8120
TLM 49 Set

STV 4

Stand Extension

STV 4
TLM 49 Set

STV 20

Stand Extension

STV 20
TLM 49 Set

STV 40

Stand Extension

STV 40
TLM 49 Set

STV 60

Stand Extension

STV 60
TLM 49 Set

Z 26 mt

Shock mount

Z 26 mt
TLM 49 Set

MNV 21 mt

Auditorium Hanger

MNV 21 mt
TLM 49 Set

MNV 87

Auditorium Hanger

MNV 87
TLM 49 Set

MNV 100

Auditorium Hanger

MNV 100
TLM 49 Set

DS 120

Double Mount

DS 120
TLM 49 Set

MZGE 8000

Stand Mount

MZGE 8000
TLM 49 Set

MZGE 8002

Stand Mount

MZGE 8002
TLM 49 Set

SG 21 bk

Stand Mount

SG 21 bk
TLM 49 Set

SG 109

Stand Mount

SG 109
TLM 49 Set

SG 110 nx

Swivel Joint

SG 110 nx
TLM 49 Set

SGE 100

Stand Mount

SGE 100
TLM 49 Set

STH 100

Stereo Mount

STH 100
TLM 49 Set

STH 120

Stereo Mount

STH 120
TLM 49 Set

IC 3 mt

Microphone Cable

IC 3 mt
TLM 49 Set

LC 4

Microphone Cable

LC 4
TLM 49 Set

KM A

Output Stage

KM A
TLM 49 Set

AR 100 KA

Capsule Adapter

AR 100 KA
TLM 49 Set

KVG 130 nx

Capsule Extension

KVG 130 nx
TLM 49 Set

KVG 160 nx

Capsule Extension

KVG 160 nx
TLM 49 Set

KVG 1120 nx

Capsule Extension

KVG 1120 nx
TLM 49 Set

KVG 130 KA nx

Capsule Extension

KVG 130 KA nx
TLM 49 Set

KVG 160 KA nx

Capsule Extension

KVG 160 KA nx
TLM 49 Set

KVG 1120 KA nx

Capsule Extension

KVG 1120 KA nx
TLM 49 Set

SBK 130 A

Sound Diffraction Sphere

SBK 130 A

KK 183

Color nickel

CAT. NO. 008566

KK 183
  • KK 183 Capsule Head
  • Wooden Box

KK 183 nx

Color nextel® black

CAT. NO. 008567

KK 183 nx
  • KK 183 nx Capsule Head
  • Wooden Box

KM 183 A nx

Color nextel® black

CAT. NO. 008631

KM 183 A nx
  • KM 183 A nx Microphone
  • WNS 100 Windscreen
  • SG 21 bk Stand mount swivel
  • Wooden box

KM A

Color nickel

CAT. NO. 008634

KM A
  • KM A Output Stage
  • Wooden Box

KM A nx

Color nextel® black

CAT. NO. 008635

KM A nx
  • Output Stage KM A nx
  • Wooden Box
