Das Interface zwischen AES67-Studioinfrastruktur und allen KH-Line Monitoren
Der kompakte KH 750 AES67, als Produktvariante des KH 750 DSP, ist der ideale Subwoofer für alle Bereiche, in denen Audio over IP in existierender AES67-Infrastruktur im Studio redundant und verlustfrei bis hin zum Lautsprecher geroutet werden soll. Er bildet somit das Bindeglied zwischen dem digitalen ST2110/AES67-Datenstrom im Studio und allen KH-Line Monitoren.
Durch Hinzufügen weiterer KH 750 AES67 lassen sich beliebige Größen von Stereosystemen realisieren. Er bietet zusätzliche AES67-Anschlussmöglichkeiten und behält alle sonstigen Features des KH 750 DSP wie den einzigartigen, flexiblen Bass Manager sowie analoge und digitale Ein- und Ausgänge, vier Routing-Modi und flexible Akustikregler für die Verwendung in vielen verschiedenen Konfigurationen und Aufstellbedingungen.
Die KH 750 AES67 Modellvariante bietet neu integrierte redundante AES67 Audio-Netzwerk-Anschlüsse, die vollständig konform zu Broadcast-Standards wie ST 2110 und Redundanz nach ST 2022-7 sind. Gleichzeitig ist der KH 750 AES67 kompatibel zu DANTE®-generierten AES67- Netzwerk-Streams.
Mit dem KH750 AES67 kann somit jedes Paar KH-Line Monitore in ein redundantes AES67 IP-Netz integriert werden.
Mehr über den KH 750 AES67
Im Zusammenspiel mit der für Mac und PC erhältlichen Software MA 1 – Automatic Monitor Alignment kann darüber hinaus das komplette System präzise und raumcharakterspezifisch eingemessen werden. Das beinhaltet auch die an ihn angeschlossenen analogen Monitore, die sich über den im Subwoofer integrierten leistungsstarken DSP in sowohl Amplitude als auch Phase perfekt korrigieren und an den Raum anpassen lassen.

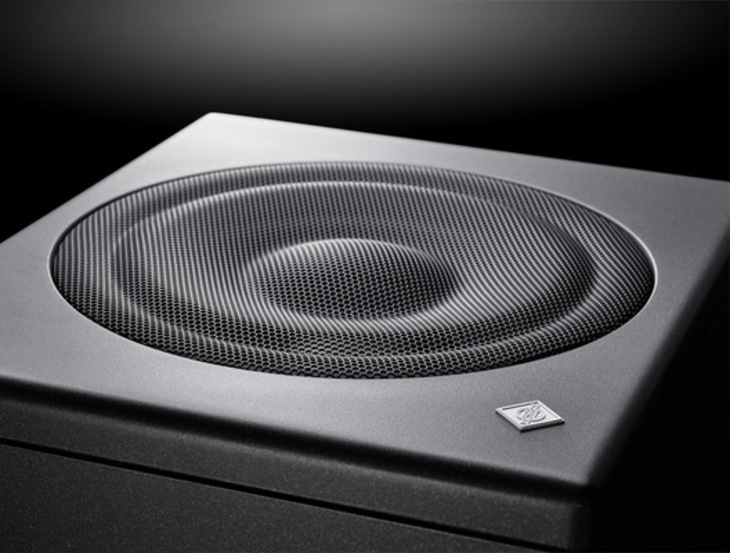

Der neu entwickelte 10-Zoll-Langhubtreiber verfügt über ein starkes, linear arbeitendes Magnetsystem mit ELFF™ Technologie (Extremely Linear Force Factor™). Da Subwoofer normalerweise auf dem Boden platziert werden, schützt ein robustes Gitter den Treiber vor versehentlicher Beschädigung. Das ultrakompakte Gehäuse ist geschlossen ausgeführt, um ein möglichst schnelles Einschwingverhalten zu erreichen.
Die beiden analogen XLR-Eingänge sind ebenso wie die beiden analogen XLR-Ausgänge symmetrisch. Der 192 kHz / 24-Bit-Digitaleingang akzeptiert AES3- und S/PDIF-Signale. Liegt länger als 90 Minuten kein Signal an, reduziert die Auto-Bypass-Funktion den Energieverbrauch auf 0,3 W.
Der KH 750 AES67 kann in Musik-, Broadcast- und Postproduktionsstudios zum Tracking, Mischen und Mastering verwendet werden.
Anwendungen:
- Tieftonerweiterung eines Stereo-Monitorsystems
- Erhöhung des Schalldrucks
- Verringerung von harmonischen und Intermodulationsverzerrungen
- Wiedergabe des LFE-Kanals
- Wiedergabe des „Sub“-Signals einer Mehrkanal-Signalquelle mit Bassmanagement
- Erweiterung von KH-Line Subwoofer-Systemen
- Integration in AES67/ST 2110 Netzwerke
Hinweis
Dieses Gerät unterstützt Sennheiser Sound Control (SSC) auf Basis von TCP und IPv6. Die statische IPv6-Adresse des Geräts kann mit mDNS ermittelt werden. Weitere Informationen zu SSC finden Sie auf der Sennheiser-Website (zum Beispiel hier).
Bitte beachten Sie: Wir begrüßen die Gemeinschaft der Anwender, die kundenspezifische Steuerungslösungen für KH-Monitore auf der Basis von SSC implementieren. Wir bieten jedoch keinen technischen Support für die Verwendung des Protokolls an, und die Kunden-Support-Organisation wird sich nicht um Probleme mit benutzerdefinierten Monitorsteuerungsanwendungen oder Nebeneffekte von Neumann-Anwendungen kümmern. Die Verwendung des SSC-Protokolls außerhalb der Neumann-Anwendungen erfolgt auf eigene Gefahr. Neumann übernimmt keine Garantie für die SSC-Funktionalität außerhalb der MA 1 - Automatic Monitor Alignment Application. Zukünftige Firmware-Versionen können ein anderes Kontrollprotokoll als SSC implementieren.

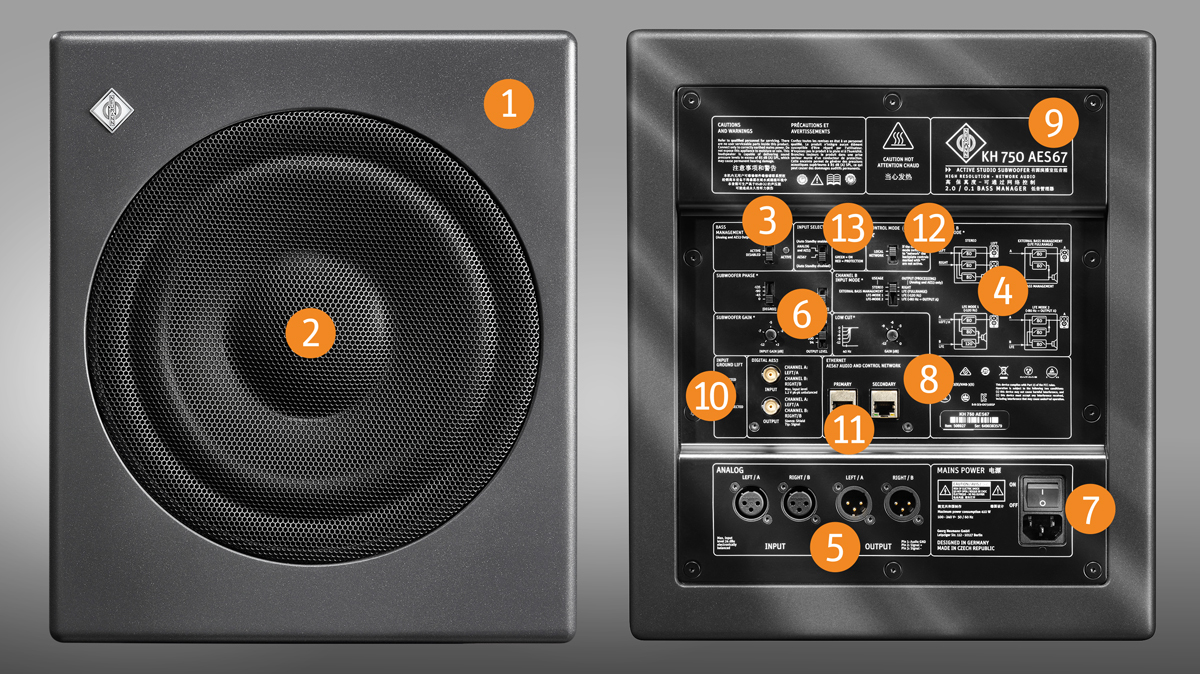

(1) Computeroptimiertes, hochversteiftes, geschlossenes Gehäuse
- MDF-Gehäuse mit widerstandsfähiger Beschichtung und isolierenden Gummifüßen
- Hervorragende Dämpfungseigenschaften sorgen für minimale Gehäuseresonanzen
- Keine Resonanzen durch stehende Wellen
- Trockener Bass durch kurze Gruppenlaufzeit
(2) In-house-modellierter Langhub-Basstreiber mit resonanzoptimiertem Membran-Design und leistungsstarkem ELFF™-Antrieb (Extremely Linear Force Factor™) und eingebautem Schutzgitter
- Dämpfung von Partialschwingungen und reduzierte Verzerrungen bei hohen Schallpegeln
- Ausgesprochen linear arbeitendes Magnetsystem für extrem geringe nichtlineare Verzerrungen auch bei hoher Auslenkung
- Geringeres Strömungrauschen und reduzierte Taumelbewegungen der Schwingspule
- Gitter schützt vor mechanischen Beschädigungen
(3) 2.0 / 0.1 Bass Management
- Für Stereoanwendungen und Mehrkanalanwendungen mit Bassmanagement in der Quelle
- Deaktivierbare Frequenzweiche für maximale Kompatibilität zu allen gängigen Wiedergabesystemen
- Main-Monitore profitieren von einem deutlichen Zugewinn an Maximallautstärke sowie einer Reduzierung der Verzerrungen
(4) Vier LFE-Modi
- Stereo 80 Hz Bassmanagement
- Externes Bass-Management
- LFE-Wiedergabe bis 120 Hz
- LFE full-Range

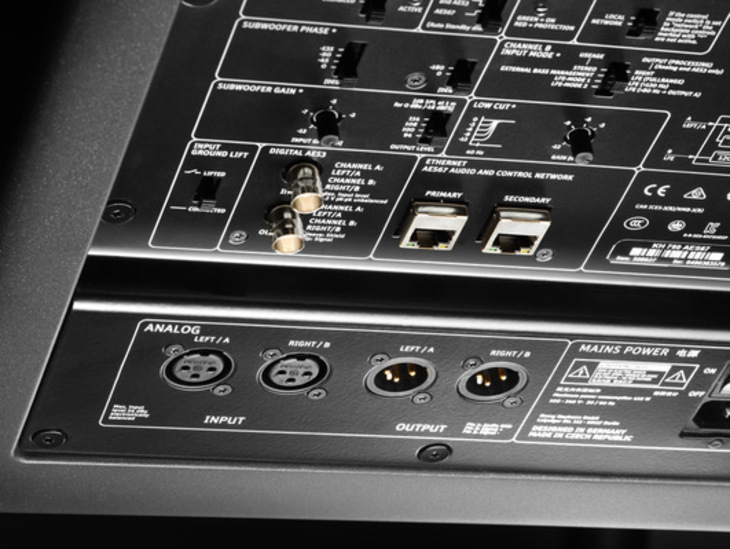

(5) Elektronisch symmetrierte analoge XLR-Ein- und Ausgänge
- Standardschnittstellen zu professionellen Geräten
- Daisy Chain-Ausgang für den problemlosen Aufbau von Subwoofer-Arrays
(6) Flexible Eingangs-/Ausgangspegelregler
- Erleichtern die Anpassung an Signalquellen
8-stufige Phaseneinstellung, stufenlose Low-Cut-Einstellung
- Mehr Kontrolle für unterschiedliche akustische Aufstellbedingungen
- Einfache Korrektur von Raummoden
(7) Universal-Schaltnetzteil (100 bis 240 V)
- Zum Betrieb in allen Ländern und zur Kompensation unzulänglicher Spannungsversorgungen
(8) Ground-Lift
- Verringert Störgeräusche bei Erdschleifen
(9) Verstärker mit geringer Wärmeentwicklung, großem Headroom und Übertemperaturschutz
- Optimierte Transientenansprache
- Hohe Zuverlässigkeit und Sicherheit gegen Überlastung bzw. Überhitzung
Unabhängige Limiter mit kurzen Reaktionszeiten zum Schutz von Treiber und Elektronik
- Softclip-Limiter und Auslenkungslimiter
- Erhöhen die Systemsicherheit
- Gewährleisten höchste Systemperformance
(10) Digitaler Ein- und Ausgang
- 192 kHz, 24-bit
- BNC-Eingang: AES3 und S/P-DIF-Signale

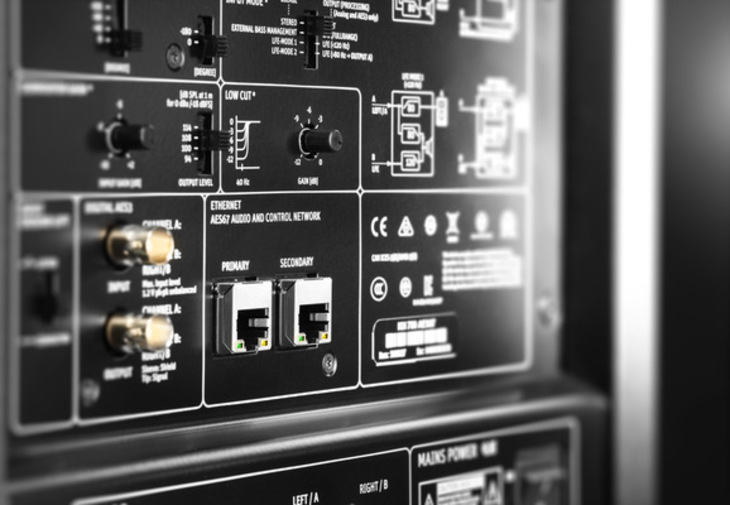

(11) Netzwerkschnittstelle nutzt das Standard-IP-Protokoll und die bestehende Netzwerkinfrastruktur
- Steuerung des Lautsprechersystems über die MA 1 – Automatic Monitor Alignment Software
(12) Unterschiedliche Kontroll-Modi
- Umschalter zur Wahl der Bedienung und Einmessung am Gerät oder über das Netzwerk mit der MA 1 - Automatic Monitor Alignment Software.
(13) Eingangswahlschalter
- Zur Umschaltung der Eingangsquelle von Analog / Digital AES3 (automatisch) zu AES67
| Freifeld-Frequenzgang ±6 dB | 16 … 800 Hz |
|---|---|
| THD+N: analog, digital | < -100 dB; < -90 dB |
| Freifeld-Frequenzgang ±3 dB | 18 … 750 Hz |
| Eigenstörgeräusch in 10 cm Abstand (bei Eingangsverstärkung von 100 dB SPL für 0 dBu) | <20 dB(A) SPL |
| Sinuswiedergabe mit Klirrfaktor (THD) < 0,5 % in 1 m im Halbraum | 95 dB SPL (>70 Hz) |
| Basstauglichkeit: Maximalschalldruck im Halbraum bei 3% THD in 1 m (gemittelt zwischen 50 Hz und 100 Hz) | 105,0 dB SPL |
| Übersprechungsdämpfung zwischen Kanälen (1 kHz / gleicher Pegel) | < -90 dB; ±0,1 dB |
| Sinuswiedergabe mit Klirrfaktor (THD) < 0,5 % in 1 m im Halbraum | 95 dB SPL (>70 Hz) |
| Analoge Ausgänge | 2 x XLR; analog; elektronisch-symmetrisch |
| Dynamikumfang A-D-A | >120 dB(A) |
| Dynamikumfang D-A | >123 dB(A) |
| Digitale Empfindlichkeit | -18 dBFS = 100 dB SPL bei 1 m |
| Latenz | 1,5 ms (A-D-A linearphasig); 1,2 ms (D-A linearphasig) |
| Phase | 0; 45; 90; 135 und 0/180 Grad |
| Display: Bass Management aktiv | Grüne LED |
| Analoge Eingänge | 2 x XLR: analog, elektronisch-symmetrisch |
| Analoge Eingangsimpedanz | >13k Ohm |
| Max. Eingangspegel | < +24 dBu |
| Gleichtaktunterdrückung (CMRR) | > 56 dB @ 15 kHz |
| Lautstärkeregelung | über die Neumann.Control Software |
| Lautstärkeregelungsbereich; Auflösung | 0 … -∞ dB; 0,1 dB |
| Analoger Dynamikumfang; THD+N | 119 dB(A); <0,003% (-90 dB) |
| Subwoofer Modi | Rechts; Externes Bass-Management; 2 x LFE |
| Digitale Eingänge | BNC (75 Ω): AES3; S/P-DIF |
| Digitaler Ausgang | BNC (75 Ω): AES3 |
| Digitalwandler: Auflösung; Technik | 16 … 24-bit DAC; Δ∑ |
| Digitalwandler: Abtastrate | 22,05; 24; 32; 44.1; 48; 64; 88,2; 96; 176,4; 192 kHz |
| Delay: Einstellbereich | 0 ... 100 ms und 2 x 0 ... 20,8 ms |
| Delay: Auflösung: Zeit; Entfernung | 0,1 ms; 3,44 cm |
| Delay: Max. Frames Audio-Video-Synchronisation (lip sync) | 2,5 (40 ms) frames; 3 (33 ms) frames |
| Delay: max. Entfernungsverzögerung | 2 x 7,16 m |
| Eingangsverstärkungsregler (Empfindlichkeit) | +2 ... -12 dB |
| Ausgangspegelschalter (Ausgangspegel in 1 m bez. auf 0 dBu Eingangspegel) | 94; 100; 108; 114 dB SPL |
| Controller-Technologie | Digital; aktiv |
| Trennfrequenz | 80 Hz |
| Crossover-Flankensteilheit | 24 dB/Okt; 4. Ordnung |
| Akustikregler: über Neumann.Control-App | 8 x vollparametrische IIR-Filter + global wirkende Low/High Shelf Filter |
| FIR Phasenkorrektur | für die angeschlossenen analogen Lautsprecher: linearphasig (170 Hz ... 16 kHz; +/- 45°) |
| Schutzschaltung | Treiber (Thermolimiter); Elektronik (Temperaturlimiter); Verstärker (Peaklimiter, Temperaturlimiter, Temperaturschutz und Überspannungsschutz); Netzteil (Temperaturlimiter und Überspannungsschutz) |
| Infraschallfilter: Frequenz; Flankensteilheit | 17,5 Hz; 12 dB/Okt. |
| Fernbedienung | Neumann.Control software über einen RJ45 Steckverbinder mit standard IP-Daten |
| Display: An, Normalbetrieb | Grüne LED |
| Display: Identifikation | Bernsteinfarbene LED |
| Display: Limit / Clip / Fehler / Schutzschaltung / Einschalt-Mute / Ausschalt-Mute | Rote LED |
| AES67 Audio-over-IP Interface | Vollreduntantes AES67 ST2110-konformes Audio-Network-Interface; 2 Fast Ethernet 100Base-TX (IEEE 802.3) RJ-45 Stecker; Physisch redundantes Netzwerk (ST 2022-7) |
| AES67 Audio-over-IP Wortlänge | 24 Bit |
| AES67 Audio-over-IP Samplerate | 44,1 / 48 / 88,2 / 96 kHz |
| AES67 Audio-over-IP Verbindungsmanagement | RAVENNA, NMOS IS-04 (Discovery & Registration) und NMOS IS-05 (Connection Management) |
| Ausgangsleistung Tieftonendstufe (THD+N bei deaktiviertem Limiter: 10%) | 256 W |
| Netzteil: Eingangsspannung; -frequenz | 100-240V; 50/60 Hz |
| Leistungsaufnahme (230 V / 100 V): Standby | <300 mW |
| Leistungsaufnahme (230 V / 100 V): Leerlauf | 18 W |
| Leistungsaufnahme (230 V / 100 V): Volle Ausgangsleistung | 410 W |
| Einschaltstrom (Peak) | 30 A @230 VAC |
| Standby (Ruhezustand) | deaktiviert; 90 min. (Voreinstellung); über Software einstellbar |
| Gehäusematerial | Holzgehäuse, Aluminium Elektronikrückseite |
| Gehäuseoberfläche; -farbe (Vorder- / Rückseite) | lackiert; anthrazit-metallic (RAL 7021) / schwarz (RAL 9005) |
| Betriebsbedingungen | +10° C bis +40° C, <90% RF; nicht kondensierend |
| Transport- / Lagerbedingungen | -25° C bis +70° C; <90% RF; nicht kondensierend |
| Tieftöner | 265 mm (10") mit schwarzer Metallgitterabdeckung |
| Produktabmessungen (H x B x T) | 383 x 330 x 383 mm |
| Externes Nettovolumen | 48,4 Liter |
| Gewicht | 19,5 kg |
Diagramme
KH 750 DSP/AES67 with KH 80 DSP, Group Delay
KH 750 DSP/AES67 with KH 80 DSP, Frequency Response
KH 750 DSP/AES67 Harmonic Distortion at 95 dB SPL in 1 m (Blue: THD, Green: 2nd harmonic, Red: 3rd harmonic)
KH 750 DSP/AES67 Maximum SPL at 1m (Red: 10% THD, Green: 3% THD, Blue: 1% THD)

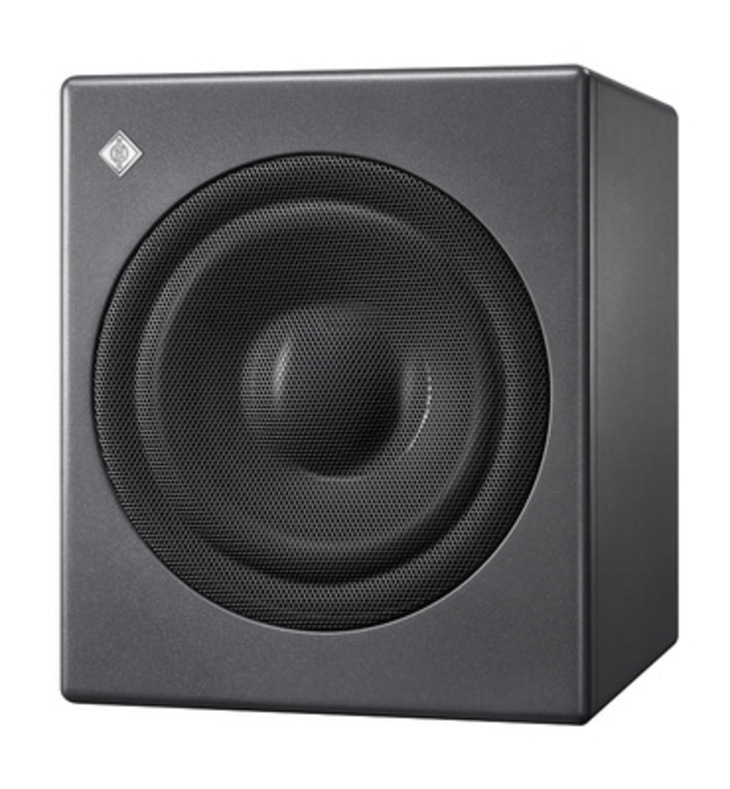

KH 750 AES67
Farbe Antrazit-Metallic
ARTIKEL NR. 508927
- 1x KH 750 AES67
- 4x Netzkabel (EU/KC, UK, US, CCC)
- 1x Quickstart-Guide
- 1x Sicherheitshinweise
