Kleinmikrofon

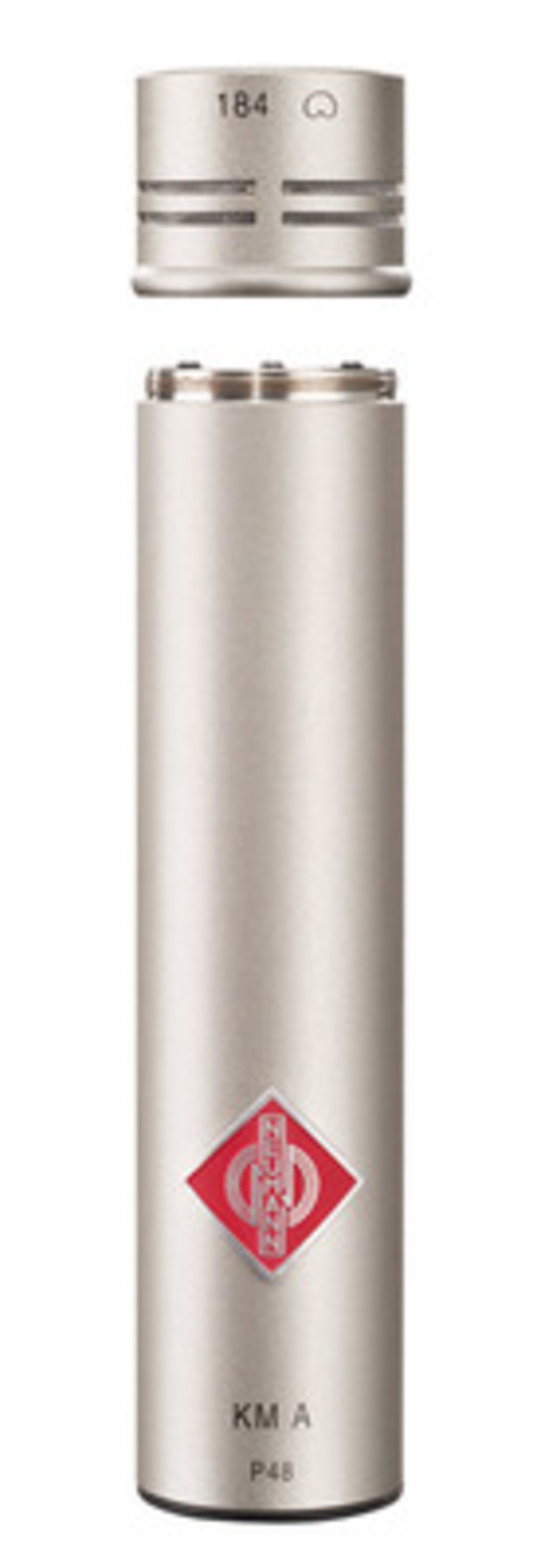

KK 184 nx + KM A nx

Modulares Kleinmembran-Mikrofon mit analoger Ausgangsstufe

  • Richtcharakteristik Niere
  • Teil des modularen Systems KM A/D
  • Umfangreiches Zubehörprogramm

FARBE & VARIANTEN

We need your consent to display this content

By clicking on "Accept" you agree to the data processing to. Further information on data processing can be found under "More information".

Geeignet für::

Max. SPL
148 dB
S/N Ratio
81 dB
Sensitivity
15 mV/Pa

Maximale Flexibilität auf analoger und digitaler Ebene

Die Kombination der Kapsel KK 184 mit der Ausgangsstufe KM A ist nur eine der zahlreichen Möglichkeiten innerhalb des Neumann KM A/D Kleinmikrofonsystems.

Das Neumann System KM A/D ist ein modulares Mikrofonsystem für höchste Ansprüche. Acht verschiedene Kleinmembrankapseln (KK 120 … KK 185) lassen sich wahlweise mit einer anlogen Ausgangsstufe (KM A) oder einer digitalen AES-42-Ausgangsstufe (KM D) betreiben. Alle Komponenten sind in Nickel oder Nextel Schwarz (nx) erhältlich. Ein umfangreiches Zubehörprogramm erlaubt die Anpassung an unterschiedlichste Anwendungsgebiete.

Dealer Description

Gegenüber dem Vorgängersystem KM 100 wurden die Kapseln deutlich verkleinert und sind nun passiv gestaltet. Die bewährte Akustik der Kapseln wurde beibehalten. Der Einsatz modernster elektronischer Komponenten bietet dem System viele elektroakustische und operative Vorteile, wie ein geringeres Eigenrauschen, einen größeren Dynamikumfang sowie eine sehr hohe elektromagnetische Störfestigkeit.

Das modulare Konzept ermöglicht es, die abgesetzte Kapsel über ein Spezialkabel bis zu 100 m entfernt von der Ausgangsstufe zu betreiben. Für übliche Entfernungen steht das Verbindungskabel LC 4 mit einer Länge von 5 oder 10 Metern zur Verfügung. Alternativ können Kapselverlängerungen unterschiedlichster Länge, Schwenk- und Stativgelenke etc. für einen flexiblen Mikrofonaufbau genutzt werden. Die Abmessungen (Durchmesser 22 mm, Länge 93 mm) der analogen und digitalen Ausgangsstufen sind identisch. Somit sind alle Zubehörteile in Kombination mit beiden Ausgangsstufen verwendbar.

Zahlreiche Beispiele für die Verwendung der Zubehörteile finden Sie hier.

Die Ausgangsstufen

Die analoge, transformatorlose Ausgangsstufe KM A arbeitet mit P48-Phantomspeisung. Mit einer schaltbaren Vordämpfung um 10 dB können selbst höchste Schallpegel von bis zu 152 dB (je nach Kapseltyp) verzerrungsfrei verarbeitet werden.

Die digitale Ausgangstufe KM D, gemäß AES-42-Standard, eröffnet bei Bedarf vollkommen neue Möglichkeiten, die mit einem rein analogen System nicht zu realisieren wären. Der integrierte DSP ermöglicht die Fernsteuerung der Mikrofone, wie zum Beispiel digitales Gain, Vordämpfung (6, 12, 18 dB) und Trittschallfilter (0, 40, 80, 160 Hz). Ein integrierter Peak-Limiter und Kompressor/Limiter mit zusätzlicher De-esser-Funktion verhindert jede Übersteuerung des Audiosignals. Die von Neumann patentierte A/D-Wandlertechnologie garantiert einen sehr hohen Dynamikumfang von bis zu 122 dB-A über die gesamte digitale Produktionskette.

Dabei kann der Anwender jederzeit - ohne einen kostspieligen kompletten Systemwechsel - entscheiden, ob er auf analoger oder digitaler Ebene arbeiten möchte. Weitere Information zur Technik digitaler Neumann-Mikrofone finden Sie hier.

Für zwei beliebte Kombinationen sind Sets mit Kapsel, Ausgangsstufe und Stativklammer erhältlich: KM 183A nx und KM 184 A nx. Ansonsten werden alle Komponenten separat angeboten.

Kompatibiltät zum Neumann KM 100 System

Auf Anfrage kann ein mechanischer Adapter (AR 100 A) geliefert werden, der es ermöglicht, Kapseln des älteren KM 100 Systems (AK-Serie) mit den Ausgangsstufen KM A und KM D weiterzuverwenden.

Kapsel KK 184

Die KK 184 ist ein Druckgradientenempfänger mit Richtcharakteristik Niere. Sehr gleichmäßige, zur 0°-Schalleinfallsrichtung parallele Frequenzkurven. Daher können in der Praxis große Aufnahmewinkel ohne Klangverfärbungen übertragen werden.

Die digitale Neumann Mikrofontechnik (Solution-D) wird ab 2021 nicht mehr Teil des Neumann Produktportfolios sein. Händlerbestellungen sind bis zum 31.7.2020 möglich. Eine darüberhinausgehende Verfügbarkeit ist vom Lagerbestand abhängig. Der Service für alle Solution-D Hardware-Produkte ist bis zum 31.12.2030 garantiert.

Die Remote Control Software (32 Bit, auch als VST-Plugin verfügbar) für digitale Neumann-Mikrofone ist lauffähig unter Windows 98SE bis Windows 10 und MAC OS 8.6 bis MAC OS X 10.14.6. Weitere Aktualisierungen der Software werden nicht erfolgen.

Akustische Arbeitsweise Druckgradientenempfänger
Richtcharakteristik Niere
Übertragungsbereich 20 Hz...20 kHz
Feldübertragungsfaktor bei 1 kHz an 1 kOhm 15 mV/Pa
Nennimpedanz 50 Ohm
Nennlastimpedanz 1000 Ohm
Ersatzgeräuschpegel, CCIR¹⁾ 22 dB
Ersatzgeräuschpegel, A-bewertet¹⁾ 13 dB-A
Grenzschalldruckpegel für k < 0.5%²⁾ 138 dB
Grenzschalldruckpegel für k < 0.5% mit Vordämpfung²⁾ 148 dB
Geräuschpegelabstand, CCIR (rel. 94 dB SPL)¹⁾ 70 dB
Geräuschpegelabstand, A-bewertet (rel. 94 dB SPL)¹⁾ 81 dB
Stromversorgung (P48, IEC 61938) 48 V
Stromaufnahme (P48, IEC 61938) max. 3,5 mA
Erforderlicher Steckverbinder XLR 3 F
Gewicht (Ausgangsstufe) 70 g
Gewicht (nur Kapsel) 15 g
Durchmesser 22 mm
Länge (nur Kapsel) 18 mm
Länge (Mikrofon) 108 mm

1) nach IEC 60268-1; CCIR-Bewertung nach CCIR 468-3, Quasi-Spitzenwert; A-Bewertung nach IEC 61672-1, Effektivwert

3) gemessen als äquiv. elektrisches Eingangssignal

Diagramme

Cardioid KK 184 + KM-A/KM-D

Cardioid KK 184 + KM-A/KM-D Cardioid KK 184 + KM-A/KM-D
TLM 49 Set

EA 2124 A mt

Shock Mount

EA 2124 A mt
TLM 49 Set

PS 15

Popschutz

PS 15
TLM 49 Set

WNS 100

Windschutz

WNS 100
TLM 49 Set

WNS 110

Windschutz

WNS 110
TLM 49 Set

WS 100

Windschutz

WS 100
TLM 49 Set

N 248

Netzgerät

N 248
TLM 49 Set

MF 2

Tischständer

MF 2
TLM 49 Set

MF 3

Tischständer

MF 3
TLM 49 Set

MF 4

Fußbodenständer

MF 4
TLM 49 Set

MF 5

Fußbodenständer

MF 5
TLM 49 Set

MZEF 8060

Stativstange

MZEF 8060
TLM 49 Set

MZEF 8120

Stativstange

MZEF 8120
TLM 49 Set

STV 4

Stativverlängerung

STV 4
TLM 49 Set

STV 20

Stativverlängerung

STV 20
TLM 49 Set

STV 40

Stativverlängerung

STV 40
TLM 49 Set

STV 60

Stativverlängerung

STV 60
TLM 49 Set

Z 26 mt

Schwinggummi

Z 26 mt
TLM 49 Set

MNV 21 mt

Mikrofonneigevorrichtung

MNV 21 mt
TLM 49 Set

MNV 87

Mikrofonneigevorrichtung

MNV 87
TLM 49 Set

MNV 100

Mikrofonneigevorrichtung

MNV 100
TLM 49 Set

DS 120

Doppelstativgelenk

DS 120
TLM 49 Set

MZGE 8000

Stand Mount

MZGE 8000
TLM 49 Set

MZGE 8002

Stativgelenk

MZGE 8002
TLM 49 Set

SG 21 bk

Stativgelenk

SG 21 bk
TLM 49 Set

SG 109

Stativgelenk

SG 109
TLM 49 Set

SG 110 nx

Schwenkgelenk

SG 110 nx
TLM 49 Set

SGE 100

Stativgelenk

SGE 100
TLM 49 Set

STH 100

Stereohalterung

STH 100
TLM 49 Set

STH 120

Stereohalterung

STH 120
TLM 49 Set

IC 3 mt

Mikrofonkabel

IC 3 mt
TLM 49 Set

LC 4

Mikrofonkabel

LC 4
TLM 49 Set

KM A

Ausgangsstufe

KM A
TLM 49 Set

AR 100 KA

Kapseladapter

AR 100 KA
TLM 49 Set

KVG 130 nx

Capsule Extension

KVG 130 nx
TLM 49 Set

KVG 160 nx

Capsule Extension

KVG 160 nx
TLM 49 Set

KVG 1120 nx

Capsule Extension

KVG 1120 nx
TLM 49 Set

KVG 130 KA nx

Capsule Extension

KVG 130 KA nx
TLM 49 Set

KVG 160 KA nx

Kapselverlängerung

KVG 160 KA nx
TLM 49 Set

KVG 1120 KA nx

Kapselverlängerung

KVG 1120 KA nx

KK 184

Farbe nickel

ARTIKEL NR. 008568

KK 184
  • Kapselkopf KK 184
  • Holzetui

KK 184 nx

Farbe nextel® schwarz

ARTIKEL NR. 008569

KK 184 nx
  • Kapselkopf KK 184 nx
  • Holzetui

KM 184 A nx

Farbe nextel® schwarz

ARTIKEL NR. 008632

KM 184 A nx
  • Mikrofon KM 184 A nx
  • Windschutz WNS 100
  • Stativgelenk SG 21 bk
  • Holzetui

KM A

Farbe nickel

ARTIKEL NR. 008634

KM A
  • Ausgangsstufe KM A
  • Holzetui

KM A nx

Farbe nextel® schwarz

ARTIKEL NR. 008635

KM A nx
  • Ausgangsstufe KM A nx
  • Holzetui

Geeignet für::

Max. SPL
148 dB
S/N Ratio
81 dB
Sensitivity
15 mV/Pa
