Subwoofer mit DSP

KH 870 II

DSP-gesteuerter Subwoofer in Referenzqualität mit Multichannel-Bass-Management

Tiefer und kraftvoller Bass bis hinunter zu 16 Hz
Die perfekte Ergänzung zu den mittelgroßen Studiomonitoren der Neumann KH-Serie
DSP-Steuerung für überragende Klangqualität und unvergleichliche Präzision
Raumkorrektur über MA 1 Automatic Monitor Alignment (separat erhältlich)
Unterstützt Automatic Alignment auch für analoge Studiomonitore der KH-Serie (patentiert)

KH 870 II

We need your consent to display this content

By clicking on "Accept" you agree to the data processing to. Further information on data processing can be found under "More information".

BESCHREIBUNG

Kraftvoller Referenz-Subwoofer für Immersive Audio

Der KH 870 II ist der perfekte Subwoofer für größere Räume und bietet Basswiedergabe mit Neumann-Präzision. Er verfügt über einen einzigartigen, flexiblen Bass Manager für Stereo-, Surround- und Immersive-Systeme bis 7.1.4. Analoge und digitale Ausgänge bieten flexible Anschlussmöglichkeiten für bis zu 11 Studiomonitore.

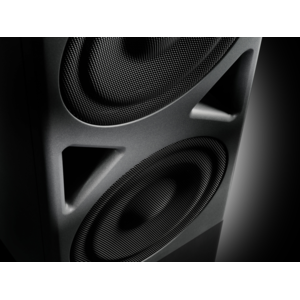

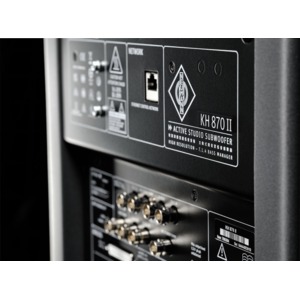

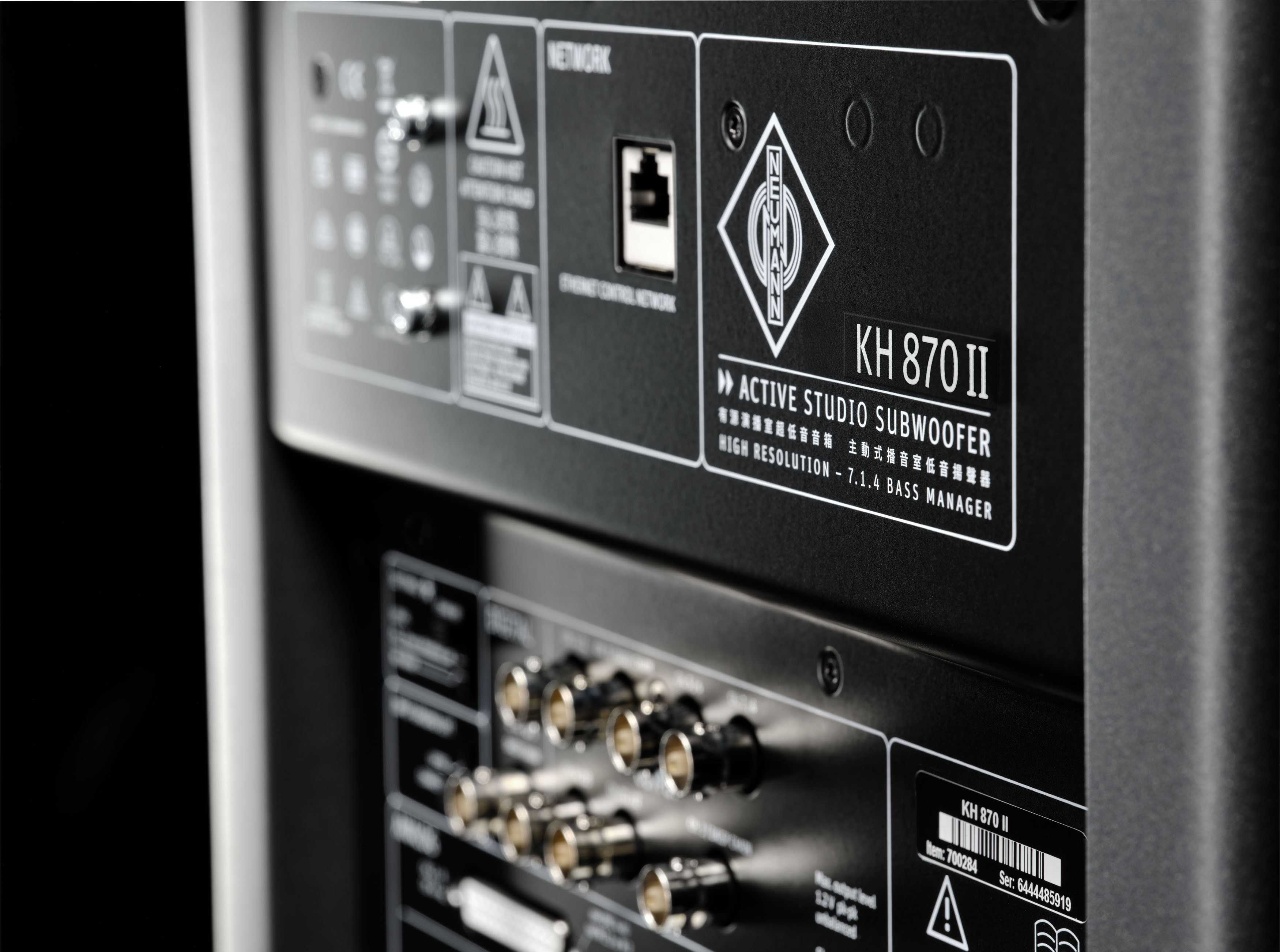

KH-870_II_Macro2_Neumann-Studio-Subwoofer_MR

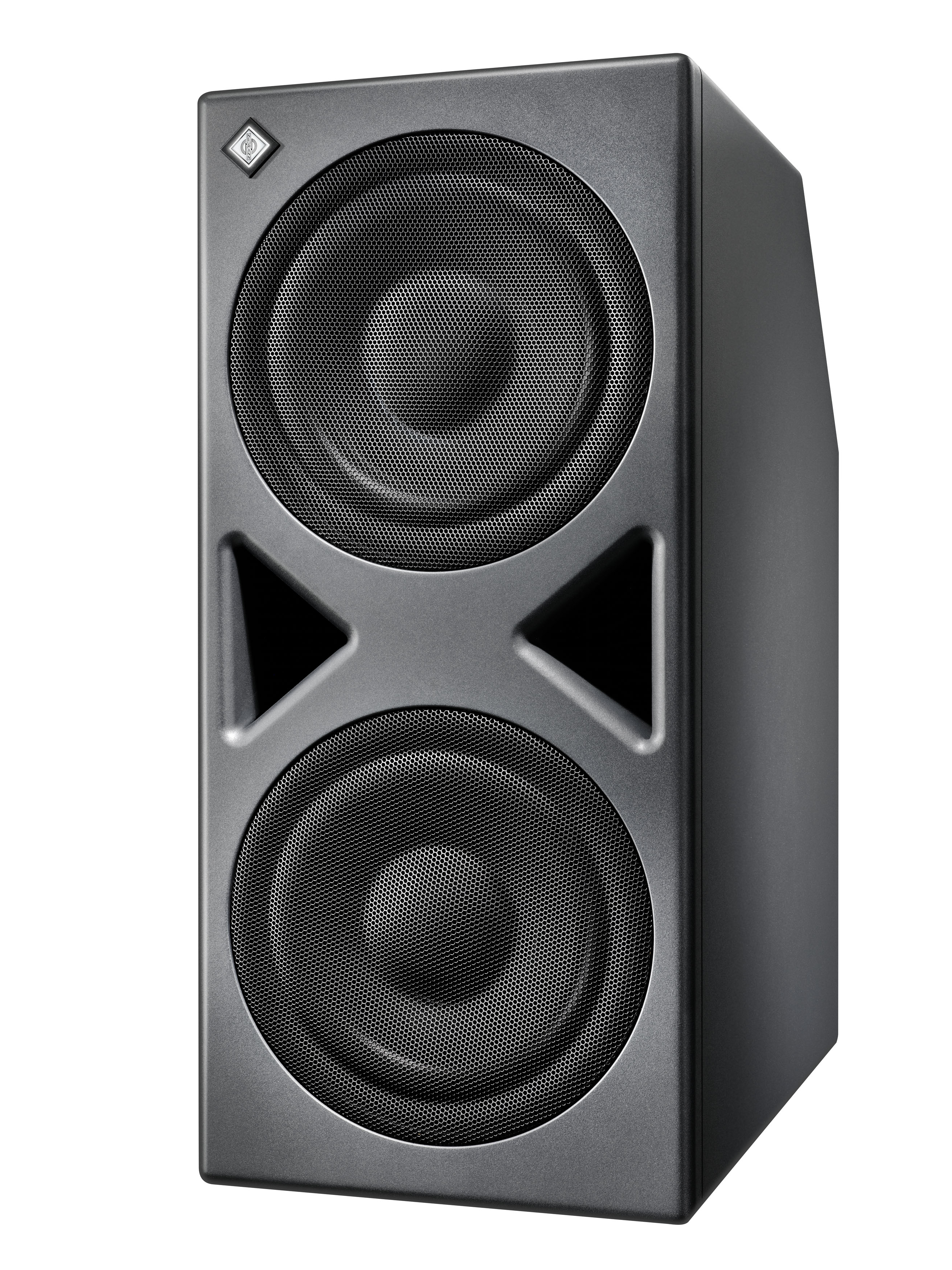

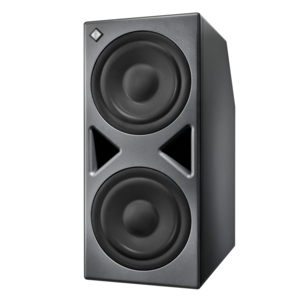

KH-870_II_Right_Neumann-Studio-Subwoofer_MR

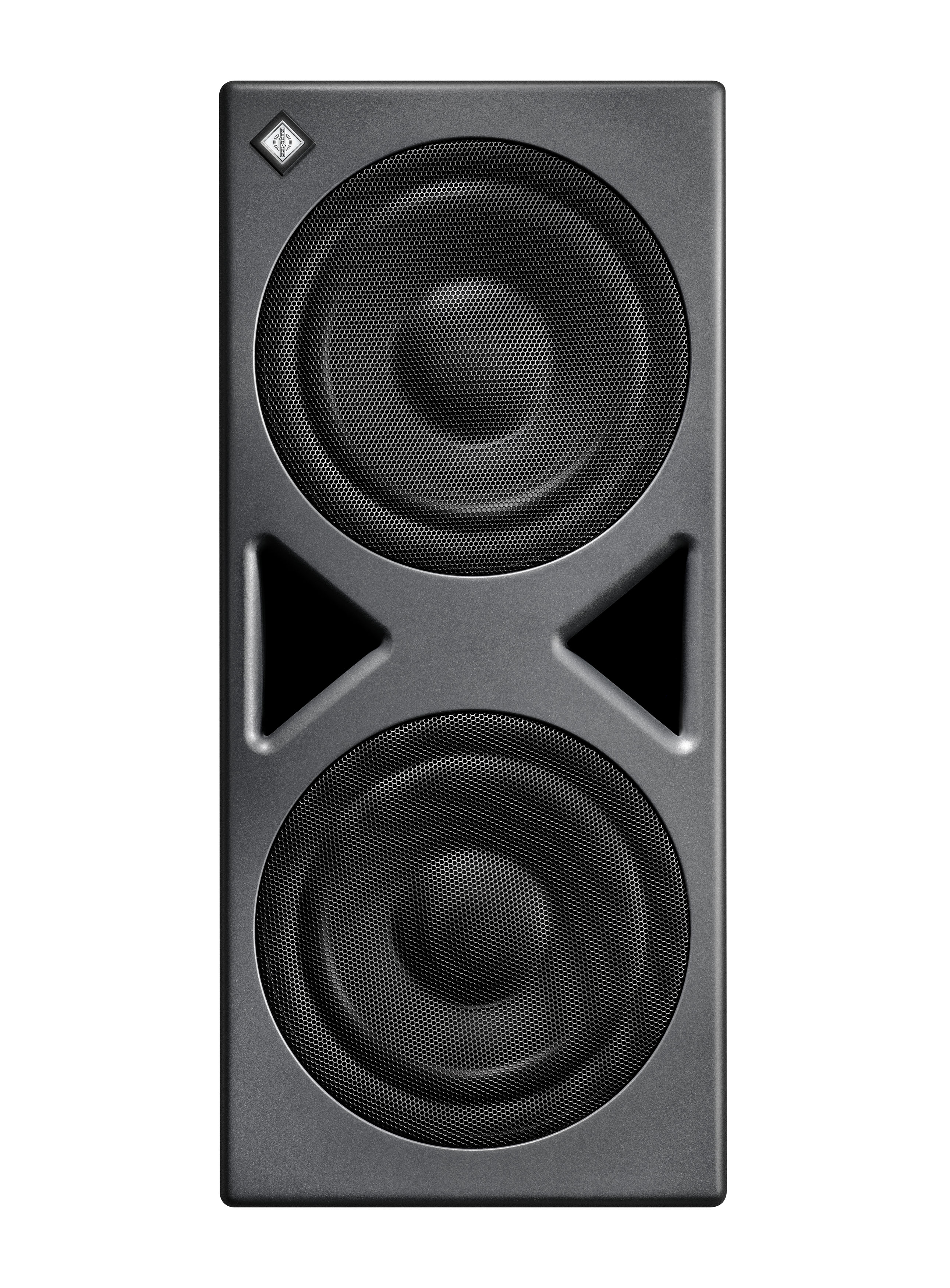

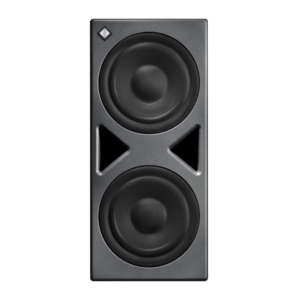

KH-870_II_Front_Neumann-Studio-Subwoofer_MR

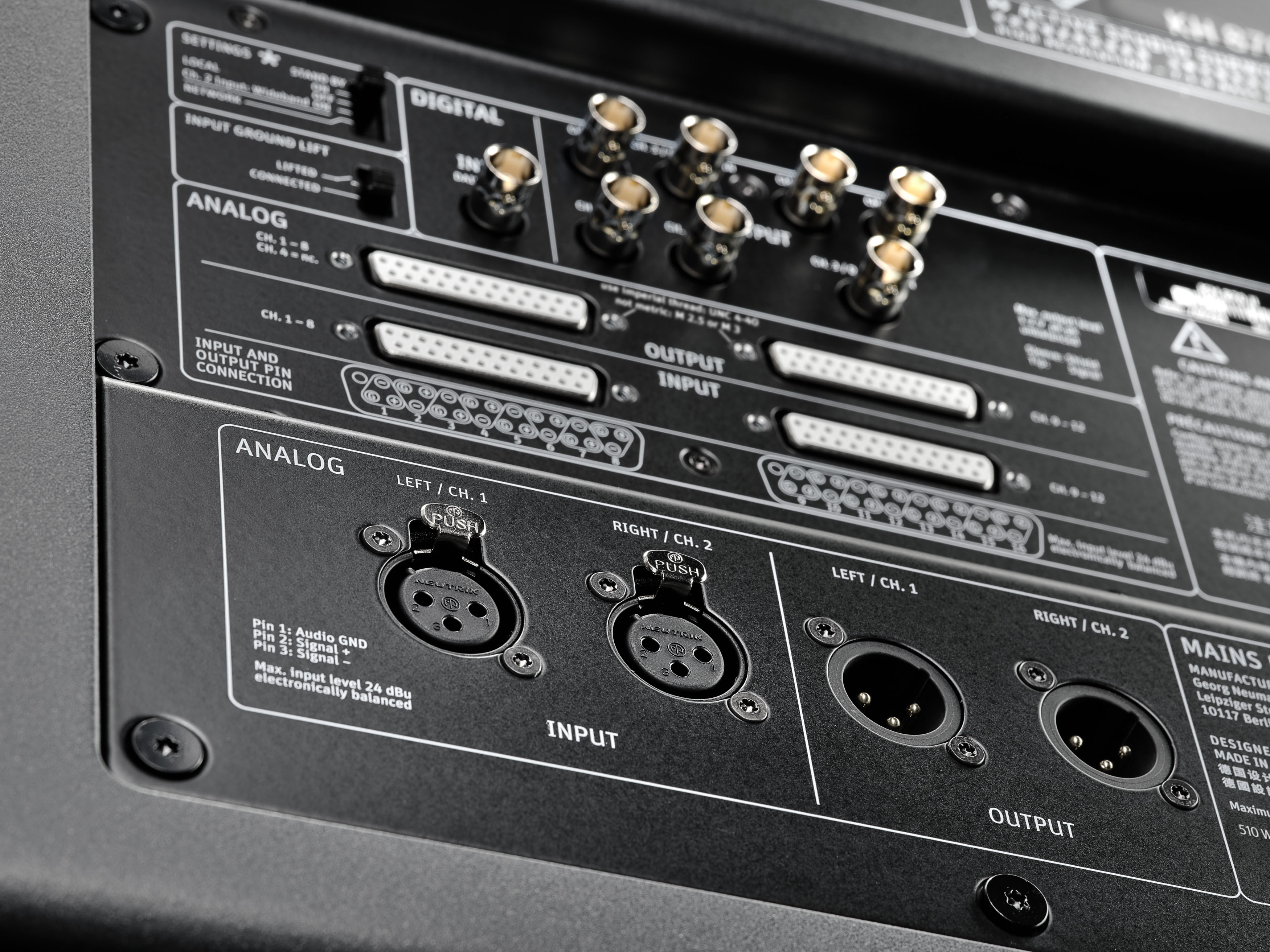

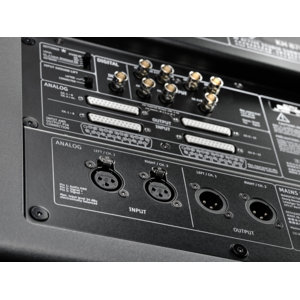

KH-870_II_Macro1_Neumann-Studio-Subwoofer_MR

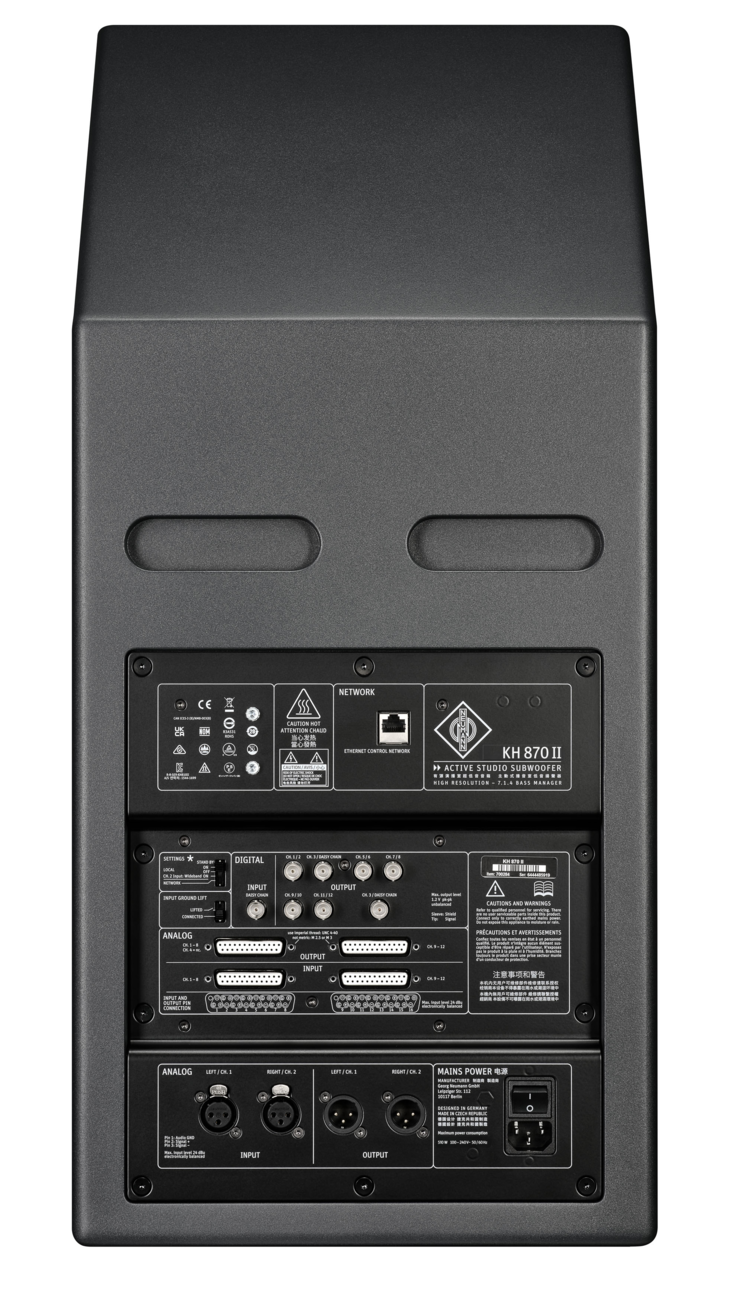

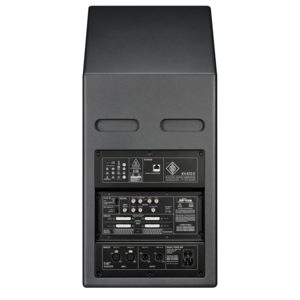

KH-870_II_Back_Neumann-Studio-Subwoofer_MR

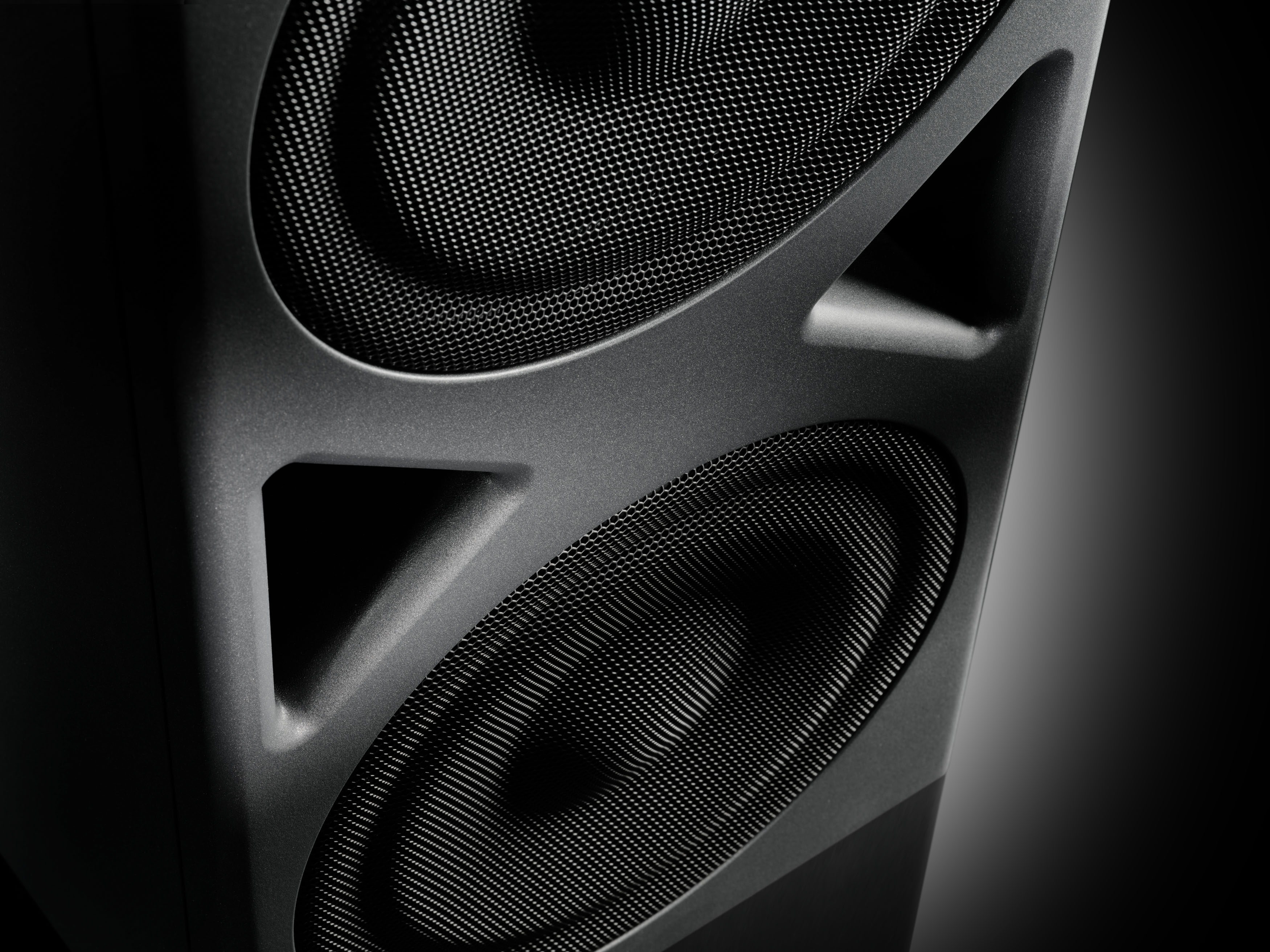

KH-870_II_Detail_Neumann-Studio-Subwoofer_MR

Next Generation Subwoofer

Der KH 870 II übertrifft seinen Vorgänger in akustischer Leistung und bietet neue Funktionen. Dank zweier neuartiger 10-Zoll-Langhub-Tieftöner mit Extremely Linear Force Factor (ELFF™) Technologie und intelligenten Schutzbegrenzern sorgt der KH 870 II auch bei maximalen Schalldruckpegeln für außergewöhnlich geringe Verzerrungen.

Der KH 870 II erweitert die Wiedergabe tiefer Frequenzen bis hinunter auf 16 Hz und liefert etwa die doppelte Leistung des KH 810 II. Damit ist der KH 870 II die perfekte Ergänzung zu Midfield-Monitoren wie dem KH 420.

Der KH 870 II ist DSP-gesteuert und bietet so eine hervorragende Klangqualität und nahtlose Integration über MA 1 Automatic Monitor Alignment (separat erhältlich). In Kombination mit analogen Neumann-Studiomonitoren wie dem KH 120 A (nicht mehr lieferbar), KH 310 oder KH 420 bietet er genügend DSP-Leistung, um das gesamte Stereo- Surround- oder gar Immersive-System mit MA 1 abzustimmen und so nicht nur den Frequenzgang, sondern auch die Phase zu optimieren. Natürlich ist der KH 870 II auch eine perfekte Ergänzung zu Neumanns DSP-kontrollierten Studiomonitoren. In Surround- und Immersive-Systemen können analoge und DSP-ausgestattete Neumann-Lautsprecher mit MA 1 mit Multichannel Extension (separat erhältlich) kombiniert und an den Raum angepasst werden. Somit ist der KH 870 II weit mehr als „nur” ein Subwoofer: Er ist das perfekte Werkzeug, um bestehende Systeme aufzurüsten und/oder für Immersive Audio zu erweitern.

Präzision in jedem Detail

Da Subwoofer in der Regel auf dem Boden aufgestellt werden, schützt ein robustes Gitter den Treiber vor versehentlichen Beschädigungen. Das stabil gefertigte Gehäuse verfügt über ein hocheffizientes Bassreflexsystem, das sorgfältig konstruiert und abgestimmt ist, um eine präzise Basswiedergabe ohne hörbare Portgeräusche zu gewährleisten.

Für den Stereobetrieb stehen zum Anschluss des Subwoofers zwei analoge XLR-Ein- und Ausgänge zur Verfügung. Für den Mehrkanalbetrieb bietet der KH 870 II zwei Sub-D25-Anschlüsse für bis zu 12 analoge Eingangskanäle und zwei weitere Sub-D25-Anschlüsse für bis zu 11 analoge Ausgangskanäle. Alle Ein- und Ausgänge sind elektronisch symmetriert. Studiomonitore können auch digital über AES3 (BNC) angeschlossen werden. Für Audio-Netzwerke ist dieser Subwoofer auch als AES67-Variante, der KH 870 II AES67, erhältlich.

Der KH 870 II eignet sich hervorragend für Musik-, Film-, Rundfunk- und Postproduktionsstudios zum Tracking, Mischen und Mastern. Dank eines neuartigen Power-Amp-Designs kombiniert der KH 870 II überragende Audioleistung mit ausgezeichneter Energieeffizienz. Seine Auto-Standby-Funktion kann in der MA 1 App deaktiviert werden.

Vorteile

Basserweiterung des Monitorsystems bis hinab auf 16 Hz
Erhöhung des maximalen Schalldruckpegels des gesamten Systems
Verringerung der harmonischen Verzerrungen und Intermodulationsverzerrungen der Lautsprecher
MA 1 Ready für die perfekte Einmessung des gesamten Systems und die nahtlose Integration von Subwoofern. Für Mehrkanal-Setups bieten wir die Option MA 1 Multichannel Extension an.
MA 1-Integration analoger KH Line-Lautsprecher, genügend DSP-Leistung für ein komplettes Multikanalsystem bis 7.1.4

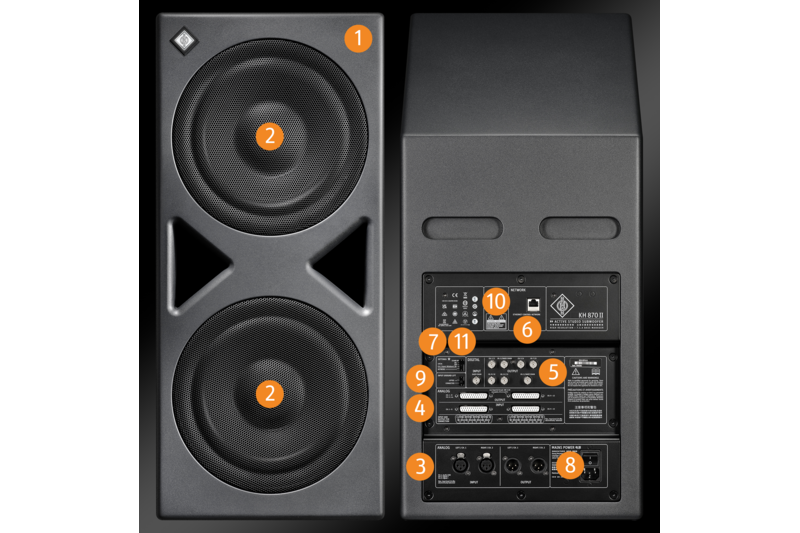

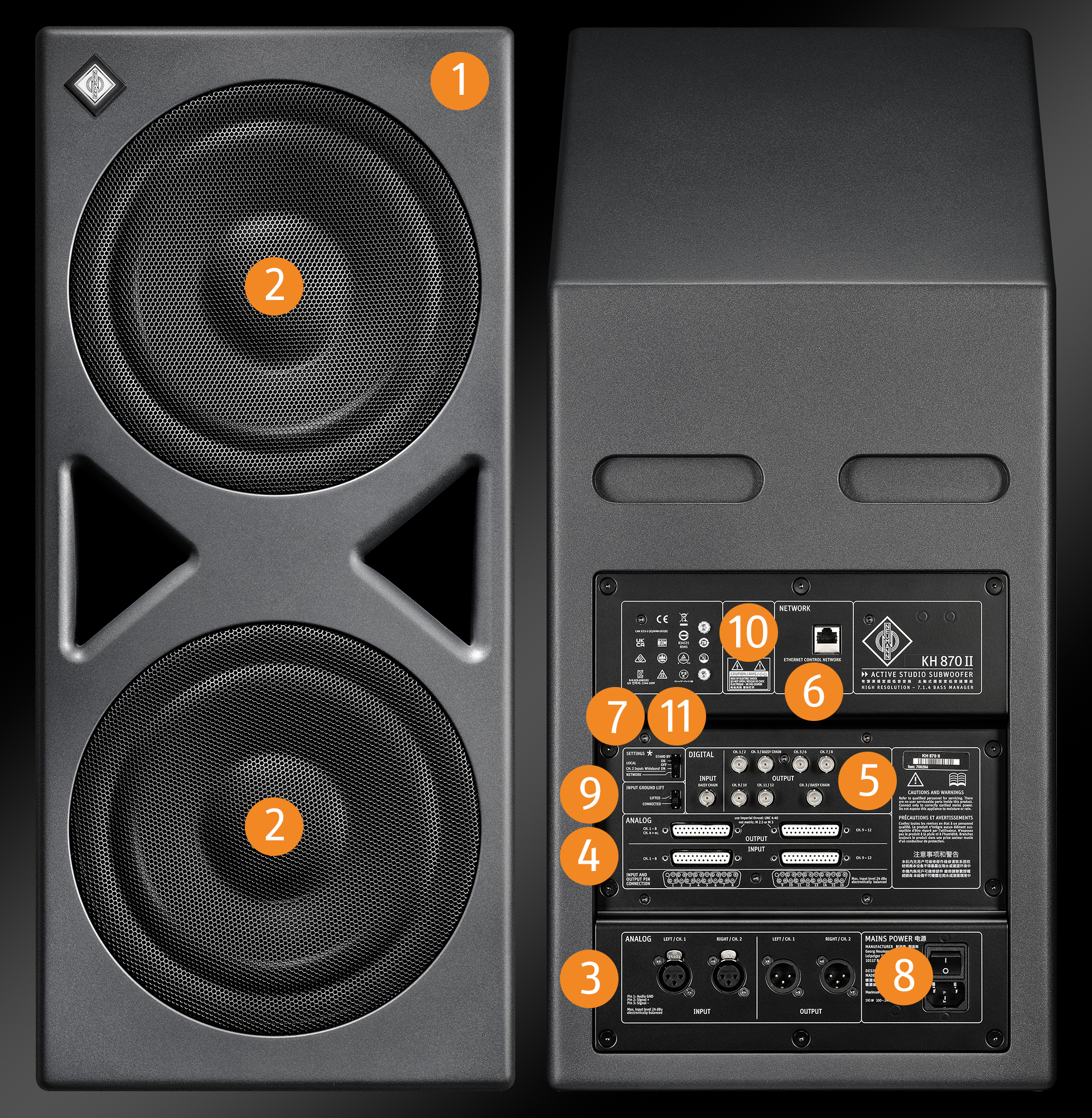

(1) Kompaktes, extrem steifes Holzgehäuse

Robuste Lackierung und integrierte Gummifüße für akustische Isolierung
Hervorragende Selbstdämpfungseigenschaften für minimale Gehäuseresonanzen
Keine Resonanzen durch stehende Wellen im Gehäuse
Extrem präzise Basswiedergabe durch sehr geringe Gruppenlaufzeit

(2) In-house-modellierter Langhub-Basstreiber mit resonanzoptimiertem Membran-Design und leistungsstarkem ELFF™-Antrieb (Extremely Linear Force Factor™) und eingebautem Schutzgitter

Dämpfung von Partialschwingungen und reduzierte Verzerrungen bei hohen Schallpegeln
Extremely linear force factor (ELFF) für extrem geringe nichtlineare Verzerrungen auch bei hoher Auslenkung
Geringeres Strömungsrauschen und reduzierte Taumelbewegungen der Schwingspule
Gitter schützt vor mechanischen Beschädigungen

(3) Elektronisch symmetrierte analoge XLR-Ein- und Ausgänge (stereo)

Standardschnittstellen zu professionellen Geräten
Daisy Chain-Ein- und Ausgang für von Subwoofer-Arrays

(4) Zwei elektronisch symmetrische SUB-D-25-Anschlüsse für bis zu 12 analoge Eingangskanäle und zwei weitere SUB-D-25-Anschlüsse für bis zu 11 analoge Ausgangskanäle. Die Pinbelegung entspricht dem Tascam-Standard.

(5) Digital outputs (Multichannel)

192 kHz, 24-bit Wandlung
7x BNC: Kanäle 1-3, Kanäle 5-12, Daisy Chain Out

(6) Netzwerkschnittstelle nutzt das Standard-IP-Protokoll und die bestehende Netzwerkinfrastruktur

Lautsprechersysteme einschließlich analoger KH-Line-Monitore können über MA 1 – Automatic Monitor Alignment Software – gesteuert werden.

(7) Unterschiedliche Kontroll-Modi

Umschalter zur Auswahl von zwei völlig unabhängigen Betriebs- und Kalibrierungsmodi: am Gerät oder über das Netzwerk mit der Software MA 1 – Automatic Monitor Alignment.

(8) Universal-Schaltnetzteil (100 bis 240 V)

Zum Betrieb in allen Ländern und zur Kompensation unzulänglicher Spannungsversorgungen

(9) Ground Lift zur Vermeidung von Erdschleifen

Eingänge mit sehr hohem CMRR zur Reduzierung von Störgeräuschen durch lange Kabel in Umgebungen mit elektrischen Störfeldern
Vollständig symmetrischer interner Signalfluss zur Vermeidung elektrischer Interferenzen

(10) Verstärker mit geringer Wärmeentwicklung, großem Headroom und ausgeklügelter Schutzschaltung

Optimierte Transientenansprache
Hohe Zuverlässigkeit und Sicherheit gegen Überlastung bzw. Überhitzung
Separater Thermo-Limiter zum Schutz der Schwingspule und der Endstufe

Softclip-Limiter und Auslenkungslimiter

Erhöhte Systemsicherheit
Ermöglicht die maximale Ausschöpfung der Systemleistung

(11) Standby-Funktion

Reduziert die Leistungsaufnahme bei längerer Nichtbenutzung des Subwoofers

TECHNISCHE DATEN

Akustik
Freifeld-Frequenzgang ±6 dB	16 ... 750 Hz
Freifeld-Frequenzgang ±3 dB	18 ... 310 Hz
Eigenstörgeräusch in 10 cm Abstand (bei Eingangsverstärkung von 100 dB SPL für 0 dBu)	<20 dB(A) SPL
Minimales Eingenstörgeräusch in 10 cm Abstand Eigenstörgeräusch / Input Gain / Output Gain	<20 dB(A) SPL
Sinuswiedergabe mit Klirrfaktor (THD) < 0,5 % in 1 m im Halbraum	95 dB SPL (33 - 200 Hz)
Basstauglichkeit: Maximalschalldruck im Halbraum bei 3% THD in 1 m (gemittelt zwischen 50 Hz und 100 Hz)	114,9 dB
Maximalschalldruck: auf dem Boden; in einer Raumkante, in einer Raumecke	114,9 dB; 117,9 dB; 120,9 dB
Dolby DARDT. Max SPL bass managed	123 dB SPL
Akustisches Prinzip	Bassreflex, Bassreflexöffnungen vorne
Analoge Ein- und Ausgänge
Analoge Eingänge	2 x XLR: elektronisch symmetrisch; 1 x SUB-D 25: 8 x elektronisch symmetrisch; 1 x SUB-D 25: 4 x elektronisch symmetrisch
Analoge Eingangsimpedanz	>12k Ohms
Max. Eingangspegel	24 dBu (CH 1...3, 12); 21 dBu (CH 5...11)
Gleichtaktunterdrückung (CMRR)	> 56 dB @ 15 kHz
Übersprechungsdämpfung zwischen Kanälen (1 kHz / gleicher Pegel)	-90 dB; ±0.1 dB
Lautstärkeregelung	über MA 1 Software
Lautstärkeregelungsbereich; Auflösung	0 … -∞ dB; 0,1 dB
Analoger Dynamikumfang; THD+N	120 dB(A)(CH1...3,12); 116dB(A) (CH5...11) <0.003% (-90 dB)
Subwoofer Modi	analog
Analoge Ausgänge	2 x XLR: elektronisch symmetrisch; 1 x SUB D 25: 7 x elektronisch symmetrisch; 1 x SUB D 25: 4 x elektronisch symmetrisch
Digitale Ein- und Ausgänge
Digitale Eingänge	1 x BNC: Daisychain in
Digitaler Ausgang	7 x BNC: 11 x Monitor out; 1 x Daisychain out
Digitalwandler: Auflösung; Technik	24 Bit
Digitalwandler: Abtastrate	32 kHz..200 kHz
Digitale interne Abtastrate	48 kHz
Ausgang Abtastrate	48 kHz
Dynamikumfang A-D	CH 1, 2, 3, 12=124 dBA; CH 5...11=121 dBA
Dynamikumfang A-D-A	CH 1, 2, 3, 12=121,5 dBA; CH 5...11=116,2 dBA
Dynamikumfang D-A	CH 1, 2, 3, 12=125 dBA; CH 5...11=118 dBA
Digitale Empfindlichkeit	-18 dBFS = 100 dB SPL at 1 m
Latenz	2 ms (A-D-A)
Delay: Einstellbereich	0 ... 115 ms
Delay: Auflösung: Zeit; Entfernung	20,8 µs; 0,71 mm
Delay: Max. Frames Audio-Video-Synchronisation (lip sync)	2 (40 ms) frames; 2,75 (33 ms) frames
Delay: max. Entfernungsverzögerung	Out of 115 ms, FW based
User Interface
Statusanzeige	Beleuchtetes Neumann Logo
Ground Lift	Ja
Control	Local; Network
Netzschalter	Ja
Netzspannungsumschaltung	Universalnetzteil 100 V … 240 V
Elektronik - Controller
Controller-Technologie	Digital; aktiv
DSP Auflösung	32 Bit Audio, Processing 64 Bit double precision
Trennfrequenz	80 Hz
Crossover-Flankensteilheit	24 dB/Okt; 4. Ordnung
Automatische Raumeinmessung	Ja; Subwoofer und angeschlossene analoge Monitore
FIR Phasenkorrektur	für angeschlossene analoge Lautsprecher in Verbindung mit MA 1
Schutzschaltung	unabhängige Softclip-, Peak- und Thermo-Limiter; Auslenkungslimiter; Temperaturüberwachung Elektronik und Endstufe
Fernbedienung	über Ethernet und MA 1
Display: An, Normalbetrieb	Neumann-Logo "Weiß"
Display: Identifikation	Neumann-Logo "Rosé"
Display: Limit / Clip / Fehler / Schutzschaltung / Einschalt-Mute / Ausschalt-Mute	Neumann-Logo "Rot"
Logohelligkeit	Über MA 1 Software
Elektronik - Verstärker und Netzteile
Ausgangsleistung Tieftonendstufe (THD+N bei deaktiviertem Limiter: 0,1%)	360 W
Netzteil: Eingangsspannung; -frequenz	Schaltnetzteil: 100-240 V; 50/60 Hz
Leistungsaufnahme (230 V / 100 V): Standby	<=300mW
Leistungsaufnahme (100 V): Leerlauf	41 W
Leistungsaufnahme (230 V / 100 V): Leerlauf	41 W
Leistungsaufnahme (230 V): Leerlauf	41 W
Leistungsaufnahme (100 V): Volle Ausgangsleistung	510 W
Leistungsaufnahme (230 V / 100 V): Volle Ausgangsleistung	510 W
Leistungsaufnahme (240 V): Volle Ausgangsleistung	472 W
Standby (Ruhezustand)	automatisch; 20 min. (Voreinstellung)
Amplifier Standby	deaktiviert; über Software einstellbar
Mechanik
Gehäusematerial	Holzgehäuse, Aluminium Elektronikrückseite
Gehäuseoberfläche; -farbe (Vorder- / Rückseite)	lackiert; anthrazit-metallic (RAL 7021) / schwarz (RAL 9005)
Betriebsbedingungen	+10° C bis +40° C, <75% RF; nicht kondensierend
Transport- / Lagerbedingungen	-25° C bis +60° C; <90% RF; nicht kondensierend
Tieftöner	2 x 265 mm (10") mit schwarzer Metallgitterabdeckung
Montagepunkte	35 mm Lautsprecherhülse an Gehäuseoberseite
Produktabmessungen (H x B x T)	737 x 330 x 645 mm
Externes Nettovolumen	157 liters
Gewicht	44,5 kg
Verpackungsmaße (H x B x T), mm (inch)	839 x 454 x 749
Verpackungsgewicht	51.2
Packaging weight inc. Cables and manuals	6.7
Verpackungsvolumen	0,285 m³
Lieferumfang	1 x KH 870 II Netzkabel: EU/KC; UK; US; China 1 x Beiblatt "Getting Started Quickly" 1 x Bedienungsanleitung
Akustische Achse horizontal	165 mm
Akustische Achse vertikal	365 mm
