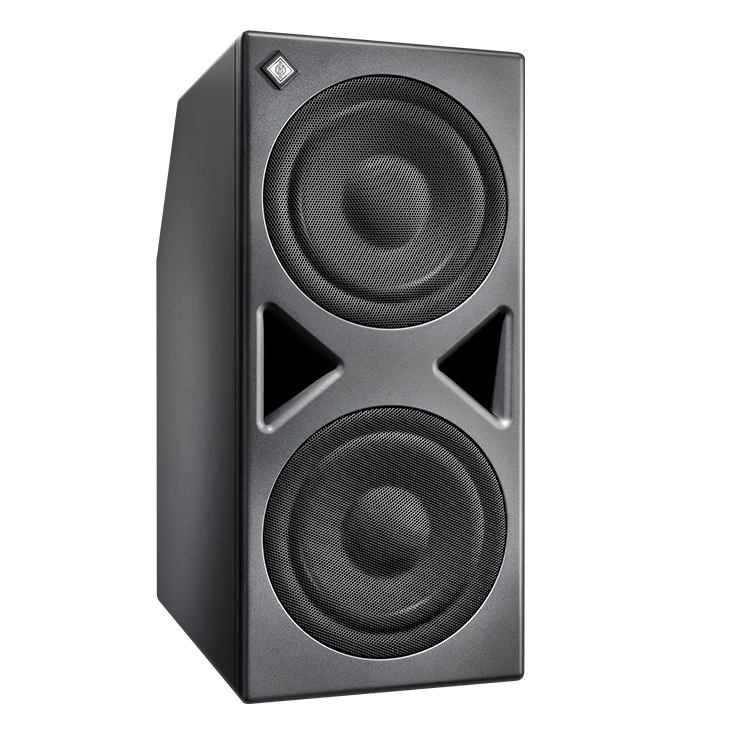

KH-870II_AES67_left_Neumann-Studio-Subwoofer_Main

Subwoofer mit DSP und AES67-Unterstützung

KH 870 II AES67

DSP-gesteuerter Subwoofer in Referenzqualität mit Multichannel-Bass-Management & AoIP-Interface

Tiefer und kraftvoller Bass bis hinunter zu 16 Hz
Die perfekte Ergänzung zu den mittelgroßen Studiomonitoren der Neumann KH-Serie
DSP-Steuerung für überragende Klangqualität und unvergleichliche Präzision
Raumkorrektur über MA 1 Automatic Monitor Alignment (separat erhältlich)
Unterstützt Automatic Alignment auch für analoge Studiomonitore der KH-Serie (patentiert)
Redundante AES67-Audio-Netzwerk-Ports, Mehrkanal-Signalverteilung

KH 870 II AES67

We need your consent to display this content

By clicking on "Accept" you agree to the data processing to. Further information on data processing can be found under "More information".

BESCHREIBUNG

Kraftvoller Referenz-Subwoofer für Immersive Audio

Der KH 870 II AES 67 ist der perfekte Subwoofer für mittelgroße Räume und bietet Basswiedergabe mit Neumann-Präzision. Er verfügt über einen einzigartigen, flexiblen Bass Manager für Multichannel-Systeme bis 7.1.4. Analoge und AES3-Ausgänge (BNC) für bis zu 11 Studiomonitore sowie redundante AES67-Netzwerk-Ports ermöglichen flexible Anschlussmöglichkeiten.

KH-870_II_AES67_Right_Neumann-Studio-Subwoofer_MR

KH-870_II_AES67_Macro2_Neumann-Studio-Subwoofer_MR

KH-870_II_AES67_Detail_Neumann-Studio-Subwoofer_MR

KH-870_II_AES67_Back_Neumann-Studio-Subwoofer_MR

KH-870_II_AES67_Macro1_Neumann-Studio-Subwoofer_MR

KH-870_II_AES67_Front_Neumann-Studio-Subwoofer_MR

Next Generation Subwoofer

Der KH 870 II AES67 übertrifft seinen Vorgänger in akustischer Leistung und bietet neue Funktionen. Dank zweier neuartiger 10-Zoll-Langhub-Tieftöner mit Extremely Linear Force Factor (ELFF™)-Technologie und intelligenten Schutzbegrenzern sorgt der KH 870 II AES67 auch bei maximalen Schalldruckpegeln für außergewöhnlich geringe Verzerrungen.

Der KH 870 II AES67 erweitert die Wiedergabe tiefer Frequenzen bis hinunter auf 16 Hz und liefert etwa die doppelte Leistung des KH 810 II. Damit ist der KH 870 II AES67 die perfekte Ergänzung zu Midfield-Monitoren wie dem KH 420.

Der KH 870 II AES67 ist DSP-gesteuert und bietet so eine hervorragende Klangqualität und nahtlose Integration über MA 1 Automatic Monitor Alignment (separat erhältlich). In Kombination mit analogen Neumann-Studiomonitoren wie dem KH 120 A (nicht mehr lieferbar), KH 310 oder KH 420 bietet er genügend DSP-Leistung, um das gesamte Stereo- Surround- oder gar Immersive-System bis 7.1.4 mit MA 1 abzustimmen und so nicht nur den Frequenzgang, sondern auch die Phase zu optimieren. Natürlich ist der KH 870 II AES67 auch eine perfekte Ergänzung zu Neumanns DSP-kontrollierten Studiomonitoren. In Surround- und Immersive-Systemen können analoge und DSP-ausgestattete Neumann-Lautsprecher mit MA 1 mit Multichannel Extension (separat erhältlich) kombiniert und an den Raum angepasst werden. Somit ist der KH 870 II AES67 weit mehr als „nur” ein Subwoofer: Er ist das perfekte Werkzeug, um bestehende Systeme aufzurüsten und/oder für Immersive Audio zu erweitern.

Mit seinen redundanten AES67-Anschlüssen ist dieser Subwoofer eine Komplettlösung für die Integration des gesamten Lautsprecher-Setups in eine Audio-over-IP-Infrastruktur. Der KH 870 II AES67 kann bis zu 12 Netzwerk-Audiokanäle empfangen, die vom Subwoofer selbst wiedergegeben werden und bis zu 11 Studiomonitoren, die an seine analogen und digitalen Ausgänge angeschlossenen sind.

Präzision in jedem Detail

Da Subwoofer in der Regel auf dem Boden aufgestellt werden, schützt ein robustes Gitter den Treiber vor versehentlichen Beschädigungen. Das stabil gefertigte Gehäuse verfügt über ein hocheffizientes Bassreflexsystem, das sorgfältig konstruiert und abgestimmt ist, um eine präzise Basswiedergabe ohne hörbare Portgeräusche zu gewährleisten.

Für den Mehrkanalbetrieb bietet der KH 870 II AES67 zwei Sub-D25-Steckverbinder für den analogen Anschluss sowie sieben AES3-Ausgänge (BNC) für den digitalen Anschluss von bis zu 11 Studiomonitoren. Alle analogen Ein- und Ausgänge sind elektronisch symmetriert. Die AES3-Ausgänge (BNC) sind über ein BNC-zu-RCA-Kabel mit den S/P-DIF-Eingängen der Neumann-Studiomonitore kompatibel.

Zwei Netzwerkanschlüsse bieten redundante AES67-Audio-over-IP-Konnektivität mit bis zu 12 Eingangskanälen. Der KH 870 II AES67 kann somit als Hub verwendet werden, der Mehrkanal-Audio empfängt und über analoge oder AES3 (BNC)-Anschlüsse an bis zu 11 zusätzliche Lautsprecher verteilt, einschließlich seines internen Bassmanagements.

Der KH 870 II AES67 eignet sich hervorragend für Musik-, Film-, Rundfunk- und Postproduktionsstudios zum Tracking, Mischen und Mastern. Dank eines neuartigen Power-Amp-Designs kombiniert der KH 870 II AES67 überragende Audioleistung mit ausgezeichneter Energieeffizienz. Seine Auto-Standby-Funktion kann in der MA 1 App deaktiviert werden.

Vorteile

Basserweiterung des Monitorsystems bis hinab auf 16 Hz
Erhöhung des maximalen Schalldruckpegels des gesamten Systems
Verringerung der harmonischen Verzerrungen und Intermodulationsverzerrungen der Lautsprecher
Schnittstelle zwischen der Audio-over-IP-Infrastruktur im Studio und allen analogen oder digitalen KH Line-Lautsprechern
MA 1 Ready für die perfekte Einmessung des gesamten Systems und die nahtlose Integration von Subwoofern. Für Mehrkanal-Setups bieten wir die Option MA 1 Multichannel Extension an.
MA 1-Integration analoger KH Line-Lautsprecher, genügend DSP-Leistung für ein komplettes Multikanalsystem bis 7.1.4

(1) Kompaktes, extrem steifes Holzgehäuse

Robuste Lackierung und integrierte Gummifüße für akustische Isolierung
Hervorragende Selbstdämpfungseigenschaften für minimale Gehäuseresonanzen
Keine Resonanzen durch stehende Wellen im Gehäuse
Extrem präzise Basswiedergabe durch sehr geringe Gruppenlaufzeit

(2) In-house-modellierter Langhub-Basstreiber mit resonanzoptimiertem Membran-Design und leistungsstarkem ELFF™-Antrieb (Extremely Linear Force Factor™) und eingebautem Schutzgitter

Dämpfung von Partialschwingungen und reduzierte Verzerrungen bei hohen Schallpegeln
Extremely linear force factor (ELFF) für extrem geringe nichtlineare Verzerrungen auch bei hoher Auslenkung
Geringeres Strömungsrauschen und reduzierte Taumelbewegungen der Schwingspule
Gitter schützt vor mechanischen Beschädigungen

(3) Elektronisch symmetrierte analoge XLR-Ein- und Ausgänge (stereo)

Standardschnittstellen zu professionellen Geräten
Daisy Chain-Ein- und Ausgang für von Subwoofer-Arrays

(4) Zwei elektronisch symmetrische SUB-D-25-Anschlüsse für bis zu 12 analoge Eingangskanäle. Die Pinbelegung entspricht dem Tascam-Standard.

(5) Digital outputs (Multichannel)

192 kHz, 24-bit Wandlung
7x BNC: Kanäle 1-3, Kanäle 5-12, Daisy Chain Out

(6) Redundante AES67-Audio-Netzwerkanschlüsse, die vollständig mit Übertragungsstandards wie ST 2110, ST 2022-7 Redundanz und RAVENNA kompatibel sind.

Auch kompatibel mit DANTE®-generierten AES67-Netzwerk-Streams.
Für die Steuerung über die Software MA 1 Automatic Monitor Alignment ist eine Netzwerkverbindung

(7) Unterschiedliche Kontroll-Modi

Umschalter zur Auswahl von zwei völlig unabhängigen Betriebs- und Kalibrierungsmodi: am Gerät oder über das Netzwerk mit der Software MA 1 – Automatic Monitor Alignment.

(8) Universal-Schaltnetzteil (100 bis 240 V)

Zum Betrieb in allen Ländern und zur Kompensation unzulänglicher Spannungsversorgungen

(9) Ground Lift zur Vermeidung von Erdschleifen

Eingänge mit sehr hohem CMRR zur Reduzierung von Störgeräuschen durch lange Kabel in Umgebungen mit elektrischen Störfeldern
Vollständig symmetrischer interner Signalfluss zur Vermeidung elektrischer Interferenzen

(10) Verstärker mit geringer Wärmeentwicklung, großem Headroom und ausgeklügelter Schutzschaltung

Optimierte Transientenansprache
Hohe Zuverlässigkeit und Sicherheit gegen Überlastung bzw. Überhitzung
Separater Thermo-Limiter zum Schutz der Schwingspule und der Endstufe

Softclip-Limiter und Auslenkungslimiter

Erhöhte Systemsicherheit
Ermöglicht die maximale Ausschöpfung der Systemleistung

(11) Standby-Funktion

Reduziert die Leistungsaufnahme bei längerer Nichtbenutzung des Subwoofers

TECHNISCHE DATEN

Akustik
Freifeld-Frequenzgang ±6 dB	16 ... 750 Hz
Freifeld-Frequenzgang ±3 dB	18 ... 310 Hz
Freifeld-Frequenzgang im Durchlassbereich	20 ... 295 Hz, ±1,5 dB
Eigenstörgeräusch in 10 cm Abstand (bei Eingangsverstärkung von 100 dB SPL für 0 dBu)	<20 dB(A) SPL
"minimales Eingenstörgeräusch in 10 cm Abstand Eigenstörgeräusch / Input Gain / Output Gain"	<20 dB(A) SPL
Sinuswiedergabe mit Klirrfaktor (THD) < 0,5 % in 1 m im Halbraum	95 dB SPL (33 - 200 Hz)
Basstauglichkeit: Maximalschalldruck im Halbraum bei 3% THD in 1 m (gemittelt zwischen 50 Hz und 100 Hz)	114,9 dB
Maximalschalldruck: auf dem Boden; in einer Raumkante, in einer Raumecke	114,9 dB; 117,9 dB; 120,9 dB
Dolby DARDT. Max SPL bass managed	123 dB SPL
Akustisches Prinzip	Bassreflex, Bassreflexöffnungen vorne
Analoge Ein- und Ausgänge
Analoge Eingänge	2 x XLR: elektronisch symmetrisch;
Analoge Eingangsimpedanz	>12k Ohms
Max. Eingangspegel	24 dBu (CH 1...3, 12); 21 dBu (CH 5...11)
Gleichtaktunterdrückung (CMRR)	> 56 dB @ 15 kHz
Übersprechungsdämpfung zwischen Kanälen (1 kHz / gleicher Pegel)	-90 dB; ±0.1 dB
Lautstärkeregelung	über MA 1 Software
Lautstärkeregelungsbereich; Auflösung	0 … -∞ dB; 0,1 dB
Analoger Dynamikumfang; THD+N	120 dB(A)(CH1...3,12); 116dB(A) (CH5...11) <0.003% (-90 dB)
Subwoofer Modi	analog
Analoge Ausgänge	2 x XLR: elektronisch symmetrisch; 1 x SUB D 25: 7 x elektronisch symmetrisch; 1 x SUB D 25: 4 x elektronisch symmetrisch
Digitale Ein- und Ausgänge
Digitale Eingänge	1 x BNC: Daisychain in; 1 x Ethernet: primary AoIP 1 x Ethernet: secondary AoIP
Digitaler Ausgang	7 x BNC: 11 x Monitor out; 1 x Daisychain out
Digitalwandler: Auflösung; Technik	24 Bit
Digitalwandler: Abtastrate	32 kHz..200 kHz
Digitale interne Abtastrate	48 kHz
Ausgang Abtastrate	48 kHz
Dynamikumfang A-D	CH 1, 2=124 dBA
Dynamikumfang A-D-A	CH 1, 2=121,5 dBA
Dynamikumfang D-A	CH 1, 2, 3, 12=125 dBA; CH 5...11=118 dBA
Digitale Empfindlichkeit	-18 dBFS = 100 dB SPL at 1 m
Latenz	2 ms (A-D-A); 4 ms (D-A AES67)
Delay: Einstellbereich	0 ... 115 ms
Delay: Auflösung: Zeit; Entfernung	20,8 µs; 0,71 mm
Delay: Max. Frames Audio-Video-Synchronisation (lip sync)	2 (40 ms) frames; 2,75 (33 ms) frames
Delay: max. Entfernungsverzögerung	Out of 115 ms, FW based
User Interface
Statusanzeige	Beleuchtetes Neumann Logo
Eingangsschalter	analog / AES67
Ground Lift	Ja
Control	Local; Network
Netzschalter	Ja
Netzspannungsumschaltung	Universalnetzteil 100 V … 240 V
Elektronik - Controller
Controller-Technologie	Digital; aktiv
DSP Auflösung	32 Bit Audio, Processing 64 Bit double precision
Trennfrequenz	80 Hz
Crossover-Flankensteilheit	24 dB/Okt; 4. Ordnung
Automatische Raumeinmessung	Ja; Subwoofer und angeschlossene analoge Monitore
FIR Phasenkorrektur	für angeschlossene analoge Lautsprecher in Verbindung mit MA 1
Schutzschaltung	unabhängige Softclip-, Peak- und Thermo-Limiter; Auslenkungslimiter; Temperaturüberwachung Elektronik und Endstufe
Fernbedienung	über Ethernet und MA 1
Display: An, Normalbetrieb	Neumann-Logo "Weiß"
Display: Identifikation	Neumann-Logo "Rosé"
Display: Limit / Clip / Fehler / Schutzschaltung / Einschalt-Mute / Ausschalt-Mute	Neumann-Logo "Rot"
Logohelligkeit	Über MA 1 Software
AES67
AES67 Audio-over-IP Interface	Vollreduntantes AES67 ST2110-konformes Audio-Network-Interface; 2 Fast Ethernet 100Base-TX (IEEE 802.3) RJ-45 Stecker; Physisch redundantes Netzwerk (ST 2022-7)
AES67 Audio-over-IP Wortlänge	24 Bit
AES67 Audio-over-IP Samplerate	44,1 / 48 / 88,2 / 96 kHz
AES67 Audio-over-IP Verbindungsmanagement	RAVENNA, NMOS IS-04 (Discovery & Registration) und NMOS IS-05 (Connection Management)
Sample rates	44,1 / 48 / 88,2 / 96 kHz
Packet times	125 µs, 1 ms
PTP profiles	IEEE1588 Default, AES67 PTP Media, IEEE 802.1AS (AVB)
Other PTP profiles	SMPTE ST 2059-2
Transport	Multicast, Unicast
SMPTE ST 2110-30	Yes, two physical network ports
SDP transport	Manually, SAP, RAVENNA method (RTSP)
Discovery	SAP, mDNS, NMOS IS-04, RAVENNA method (advertising RTSP uri and other services)
Elektronik - Verstärker und Netzteile
"Ausgangsleistung Tieftonendstufe (THD+N bei deaktiviertem Limiter: 0,1%)"	360 W
Netzteil: Eingangsspannung; -frequenz	Schaltnetzteil: 100-240 V; 50/60 Hz
Leistungsaufnahme (230 V / 100 V): Standby	<=300mW
Leistungsaufnahme (100 V): Leerlauf	37 W
Leistungsaufnahme (230 V / 100 V): Leerlauf	37 W
Leistungsaufnahme (230 V): Leerlauf	36 W
Leistungsaufnahme (100 V): Volle Ausgangsleistung	485 W
Leistungsaufnahme (230 V / 100 V): Volle Ausgangsleistung	485 W
Leistungsaufnahme (240 V): Volle Ausgangsleistung	462 W
Standby (Ruhezustand)	deaktiviert; automatisch; 20 min. (Voreinstellung)
Amplifier Standby	deaktiviert; über Software einstellbar
Mechanik
Gehäusematerial	Holzgehäuse, Aluminium Elektronikrückseite
Gehäuseoberfläche; -farbe (Vorder- / Rückseite)	lackiert; anthrazit-metallic (RAL 7021) / schwarz (RAL 9005)
Betriebsbedingungen	+10° C bis +40° C, <75% RF; nicht kondensierend
Transport- / Lagerbedingungen	-25° C bis +60° C; <90% RF; nicht kondensierend
Tieftöner	2 x 265 mm (10") mit schwarzer Metallgitterabdeckung
Montagepunkte	35 mm Lautsprecherhülse an Gehäuseoberseite
Produktabmessungen (H x B x T)	737 x 330 x 645 mm
Externes Nettovolumen	157 liters
Gewicht	44,5 kg
Verpackungsmaße (H x B x T), mm (inch)	839 x 454 x 749
Verpackungsgewicht	51.2
Packaging weight inc. Cables and manuals	6.7
Verpackungsvolumen	0,285 m³
Lieferumfang	1 x KH 870 II AES67 Netzkabel: EU/KC; UK; US; China 1 x Beiblatt ""Getting Started Quickly"" 1 x Bedienungsanleitung
Akustische Achse vertikal	365 mm
