Subwoofer mit DSP

KH 805 II

DSP-gesteuerter Subwoofer in Referenzqualität mit Stereo-Bass-Management

Tiefer und kraftvoller Bass bis hinunter zu 16 Hz
Die perfekte Ergänzung zu den mittelgroßen Studiomonitoren der Neumann KH-Serie
DSP-Steuerung für überragende Klangqualität und unvergleichliche Präzision
Raumkorrektur über MA 1 Automatic Monitor Alignment (separat erhältlich)
Unterstützt Automatic Alignment auch für analoge Studiomonitore der KH-Serie (patentiert)

KH 805 II

We need your consent to display this content

By clicking on "Accept" you agree to the data processing to. Further information on data processing can be found under "More information".

Geeignet für::

BESCHREIBUNG

Tiefgreifend, mit Power und Präzision

Der KH 805 II ist der perfekte Subwoofer für mittelgroße Räume und bietet Basswiedergabe mit Neumann-Präzision. Er verfügt über einen einzigartigen, flexiblen Bass Manager für Stereo-Systeme und kann in Surround- und Immersive-Setups für die LFE-Wiedergabe oder mit externem Bassmanagement eingesetzt werden. Analoge und digitale Ein- und Ausgänge ermöglichen flexible Anschlussmöglichkeiten.

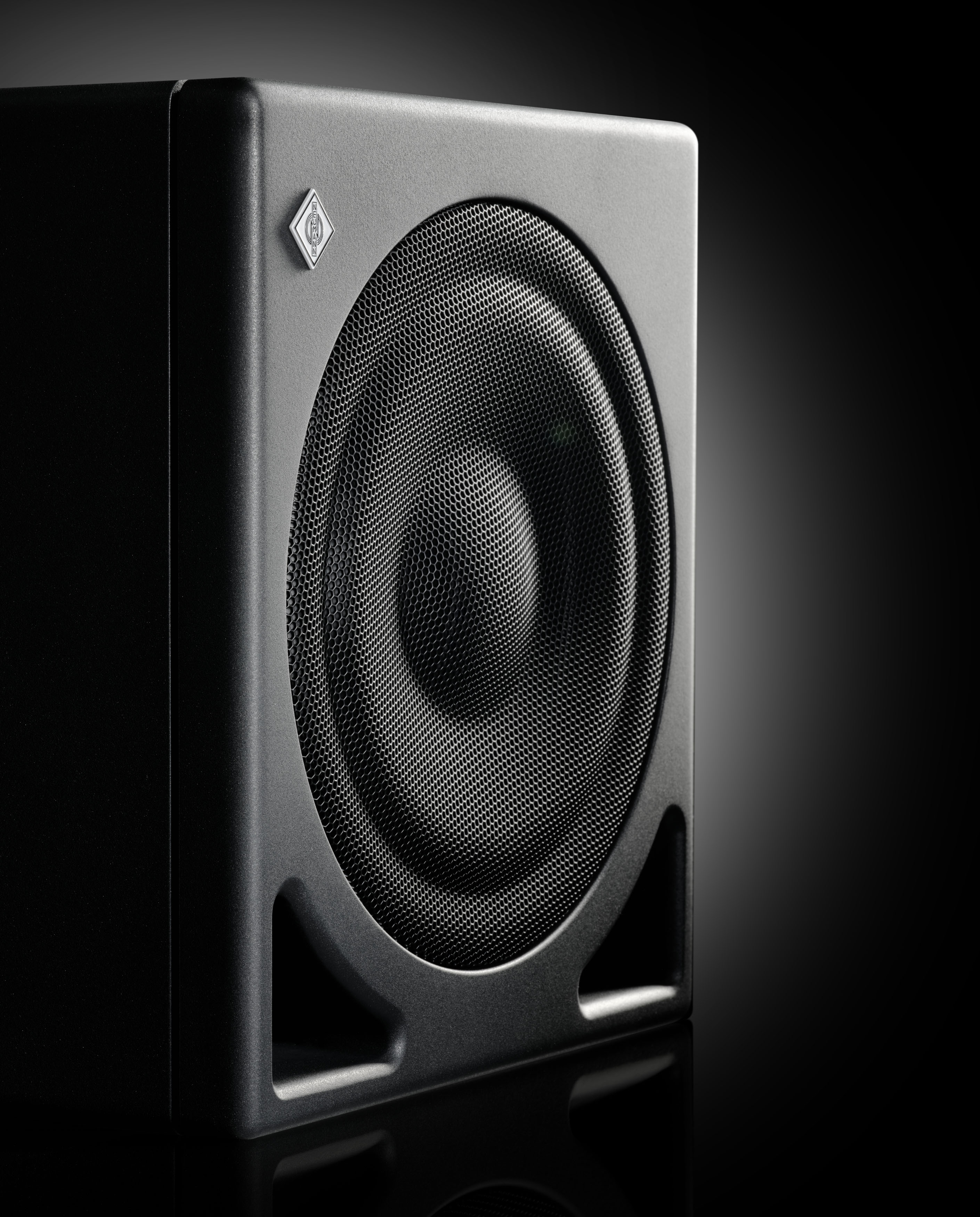

KH-805_II_Detail_Neumann-Studio-Subwoofer_MR

KH-805_II_Macro2_Neumann-Studio-Subwoofer_MR

KH-805_II_Macro1_Neumann-Studio-Subwoofer_MR

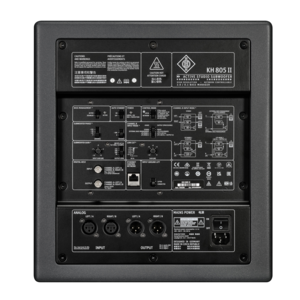

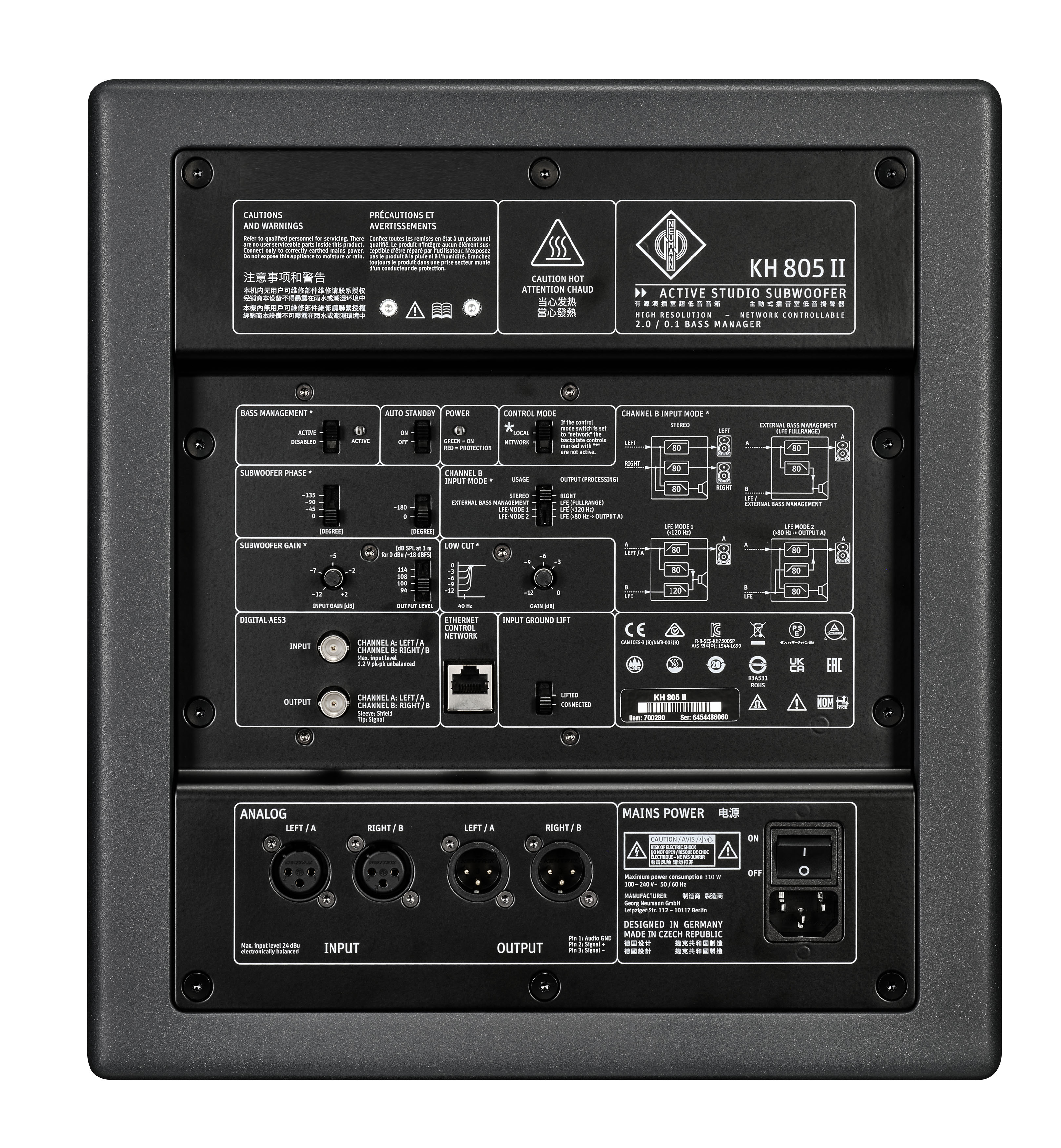

KH-805_II_Back_Neumann-Studio-Subwoofer_MR

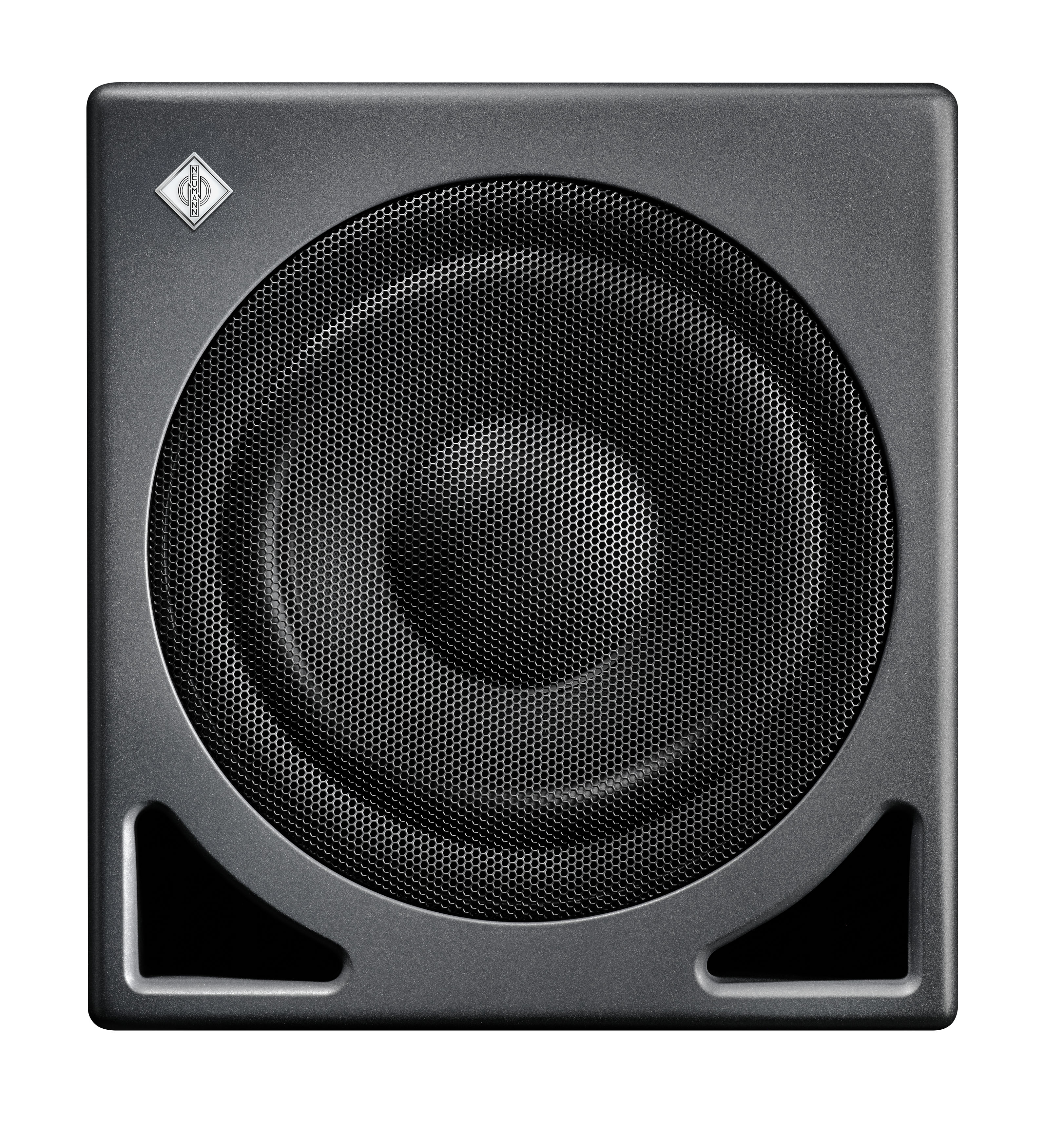

KH-805_II_Front_Neumann-Studio-Subwoofer_MR

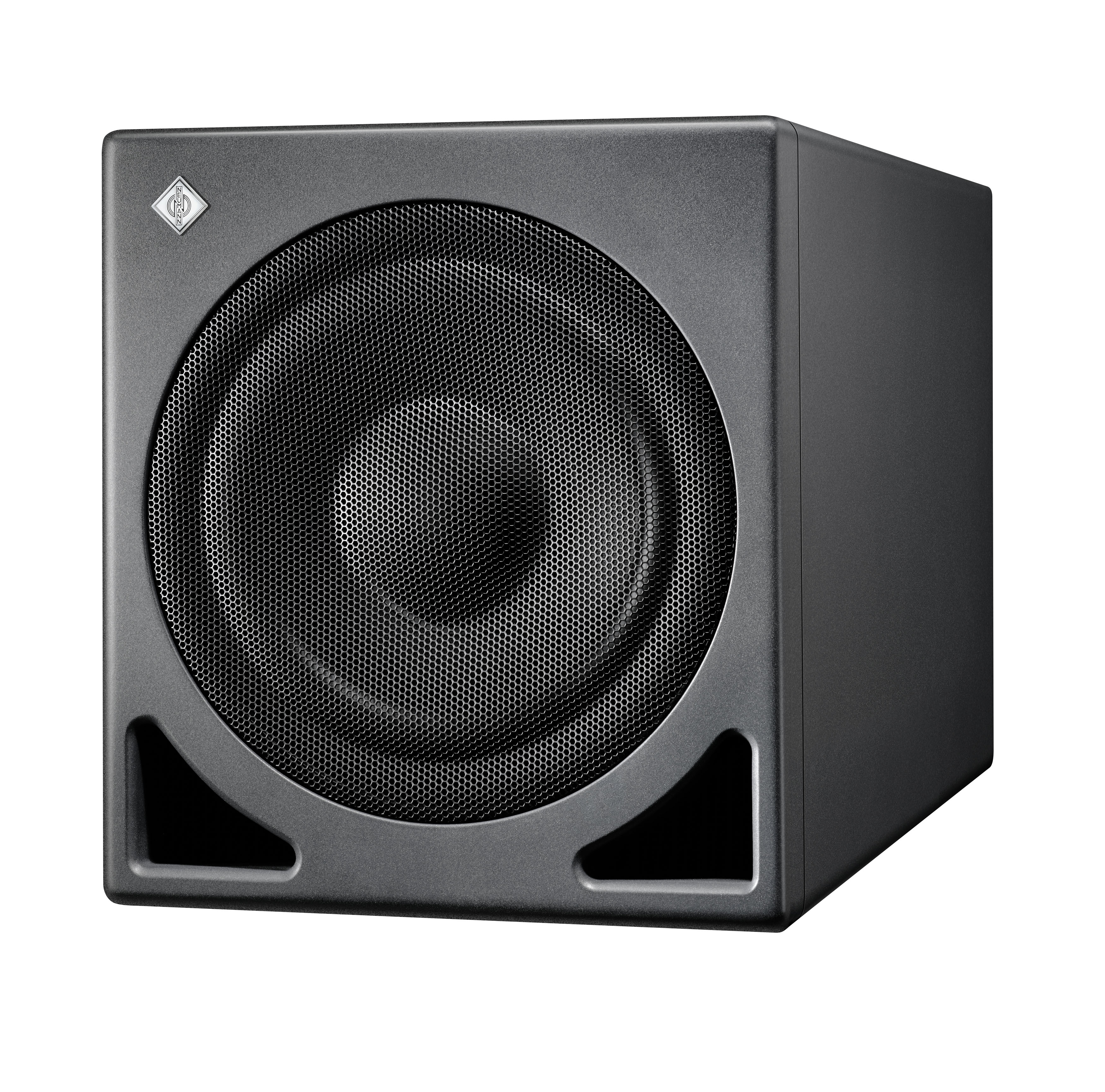

KH-805_II_Right_Neumann-Studio-Subwoofers_MR

Next Generation Subwoofer

Der KH 805 II übertrifft seinen Vorgänger in akustischer Leistung und bietet neue Funktionen. Dank eines neuartigen 10-Zoll-Langhub-Tieftöners mit Extremely Linear Force Factor (ELFF™)-Technologie und intelligenten Schutzbegrenzern sorgt der KH 805 II auch bei maximalen Schalldruckpegeln für außergewöhnlich geringe Verzerrungen.

Der KH 805 II erweitert die Wiedergabe tiefer Frequenzen bis hinunter auf 16 Hz und liefert etwa die doppelte Leistung des KH 750 DSP. Damit ist der KH 805 II die perfekte Ergänzung zu mittelgroßen Lautsprechern wie dem KH 150 und dem KH 310.

Der KH 805 II ist DSP-gesteuert und bietet so eine hervorragende Klangqualität und nahtlose Integration über MA 1 Automatic Monitor Alignment (separat erhältlich). In Kombination mit analogen Neumann-Studiomonitoren wie dem KH 120 A (nicht mehr lieferbar), KH 310 oder KH 420 bietet er genügend DSP-Leistung, um das gesamte Stereosystem mit MA 1 abzustimmen und so nicht nur den Frequenzgang, sondern auch die Phase zu optimieren. Der KH 805 II ist somit ein umfassendes Upgrade für bestehende Systeme. Natürlich ist der KH 805 II auch eine perfekte Ergänzung zu Neumanns DSP-kontrollierten Studiomonitoren.

Präzision in jedem Detail

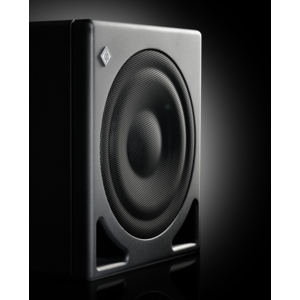

Da Subwoofer in der Regel auf dem Boden aufgestellt werden, schützt ein robustes Gitter den Treiber vor versehentlichen Beschädigungen. Das stabil gefertigte Gehäuse verfügt über ein hocheffizientes Bassreflexsystem, das sorgfältig konstruiert und abgestimmt ist, um eine präzise Basswiedergabe ohne hörbare Portgeräusche zu gewährleisten.

Die beiden analogen XLR-Eingänge sind elektronisch symmetriert, ebenso wie die beiden analogen XLR-Ausgänge. Der digitale Eingang (BNC) akzeptiert sowohl AES3- als auch S/P-DIF-Signale mit bis zu 192 kHz / 24 Bit. Der Subwoofer verfügt über eine Auto-Standby-Funktion, die über einen Schalter auf der Rückseite deaktiviert werden kann.
Der KH 805 II eignet sich hervorragend für Musik-, Rundfunk- und Post-Production-Studios zum Tracking, Mixing und Mastering.

Vorteile

Basserweiterung des Monitorsystems bis hinab auf 16 Hz
Erhöhung des maximalen Schalldruckpegels des gesamten Systems
Verringerung der harmonischen Verzerrungen und Intermodulationsverzerrungen der Lautsprecher
MA 1 Ready für die perfekte Einmessung des gesamten Systems und die nahtlose Integration von Subwoofern. Für Mehrkanal-Setups bieten wir die Option MA 1 Multichannel Extension an.
MA 1-Integration analoger KH Line-Lautsprecher, genügend DSP-Leistung für ein komplettes Stereosystem

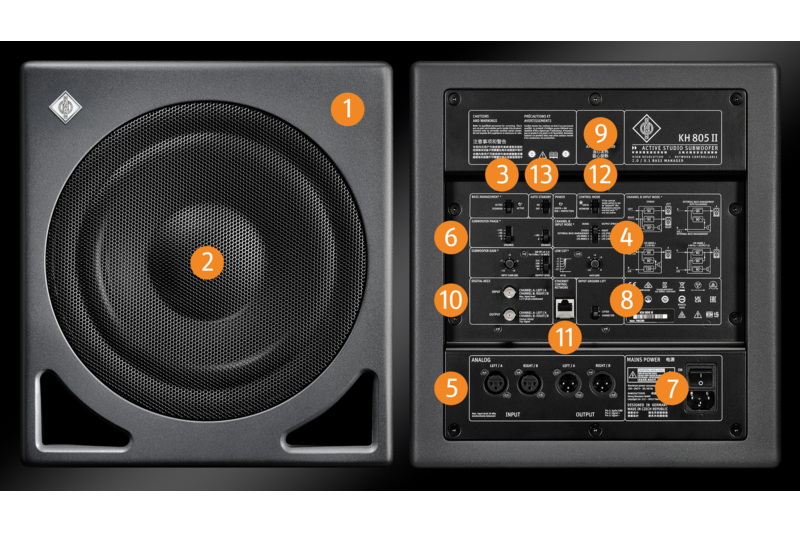

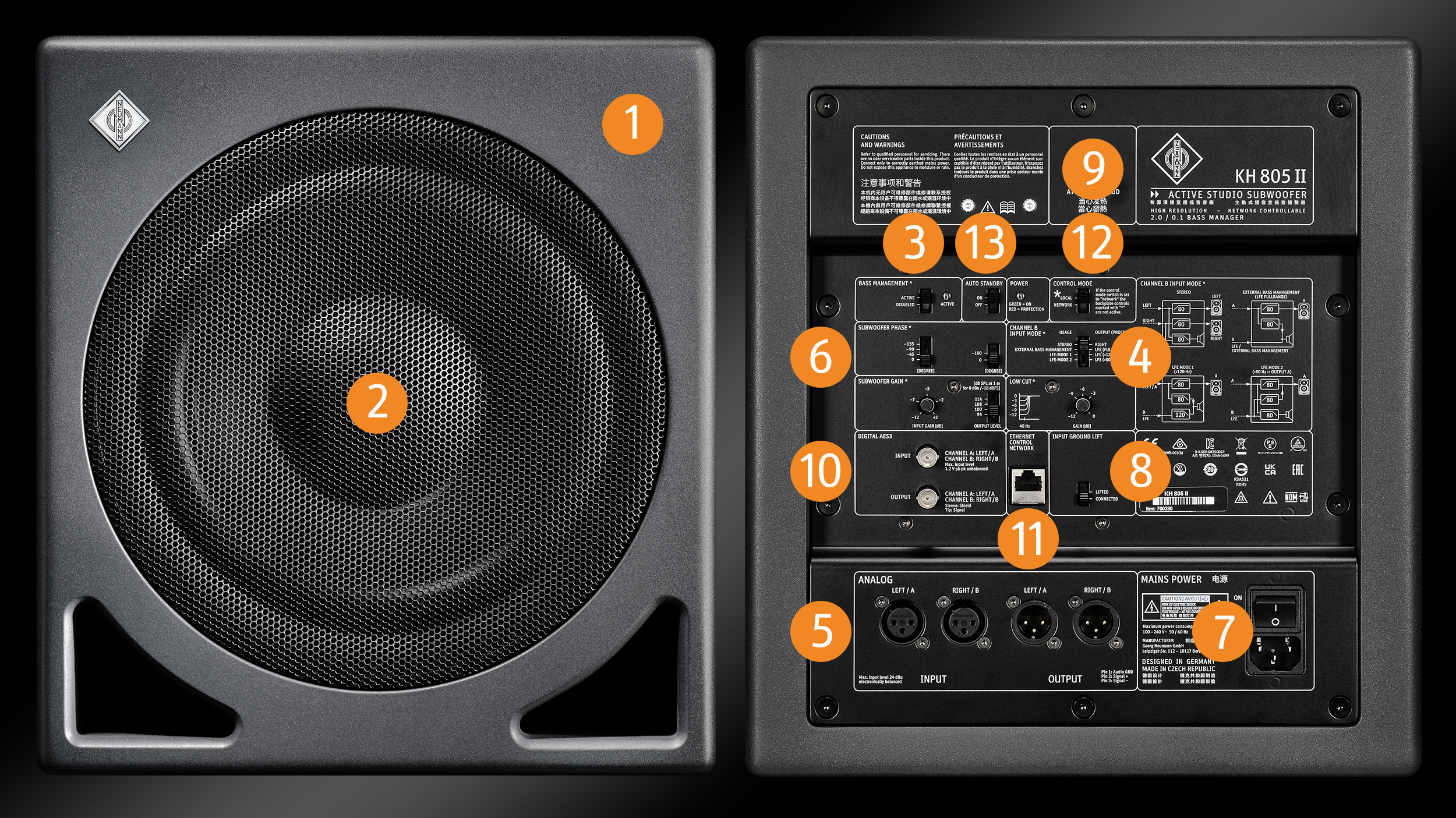

(1) Kompaktes, extrem steifes Holzgehäuse

Robuste Lackierung und integrierte Gummifüße für akustische Isolierung
Hervorragende Selbstdämpfungseigenschaften für minimale Gehäuseresonanzen
Keine Resonanzen durch stehende Wellen im Gehäuse
Extrem präzise Basswiedergabe durch sehr geringe Gruppenlaufzeit

(2) In-house-modellierter Langhub-Basstreiber mit resonanzoptimiertem Membran-Design und leistungsstarkem ELFF™-Antrieb (Extremely Linear Force Factor™) und eingebautem Schutzgitter

Dämpfung von Partialschwingungen und reduzierte Verzerrungen bei hohen Schallpegeln
Extremely linear force factor (ELFF) für extrem geringe nichtlineare Verzerrungen auch bei hoher Auslenkung
Geringeres Strömungsrauschen und reduzierte Taumelbewegungen der Schwingspule
Gitter schützt vor mechanischen Beschädigungen

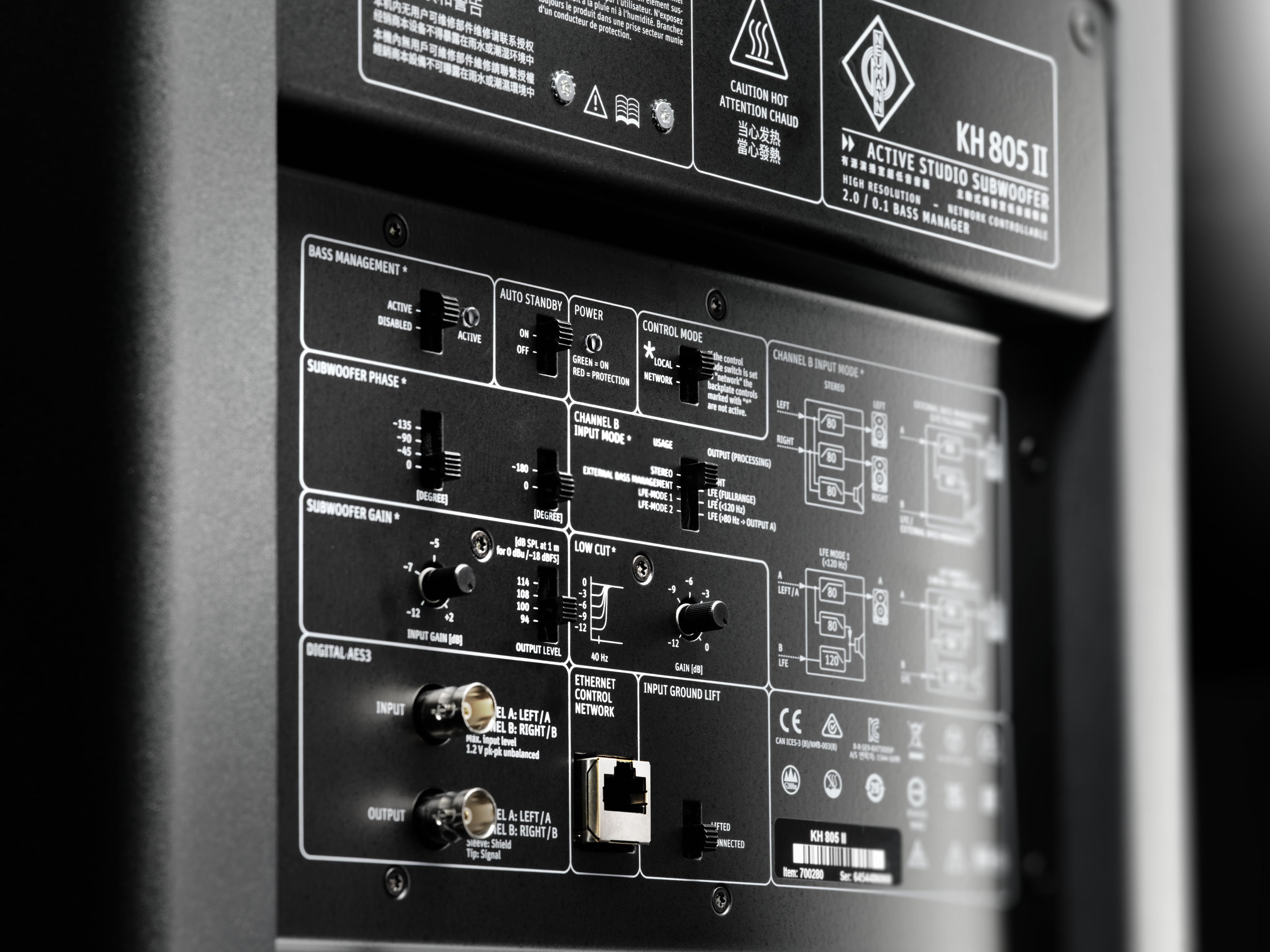

(3) 2.0/ 0.1 Bass Management

Für Stereoanwendungen und Mehrkanalanwendungen mit Bassmanagement in der Quelle
Deaktivierbare Frequenzweiche für maximale Kompatibilität zu allen gängigen Wiedergabesystemen
Main-Monitore profitieren von einem deutlichen Zugewinn an Maximallautstärke sowie einer Reduzierung der Verzerrungen

(4) Vier Routing-Modi

Stereo 80 Hz Bassmanagement
Externes Bass-Management
LFE-Wiedergabe bis 120 Hz
LFE full-Range

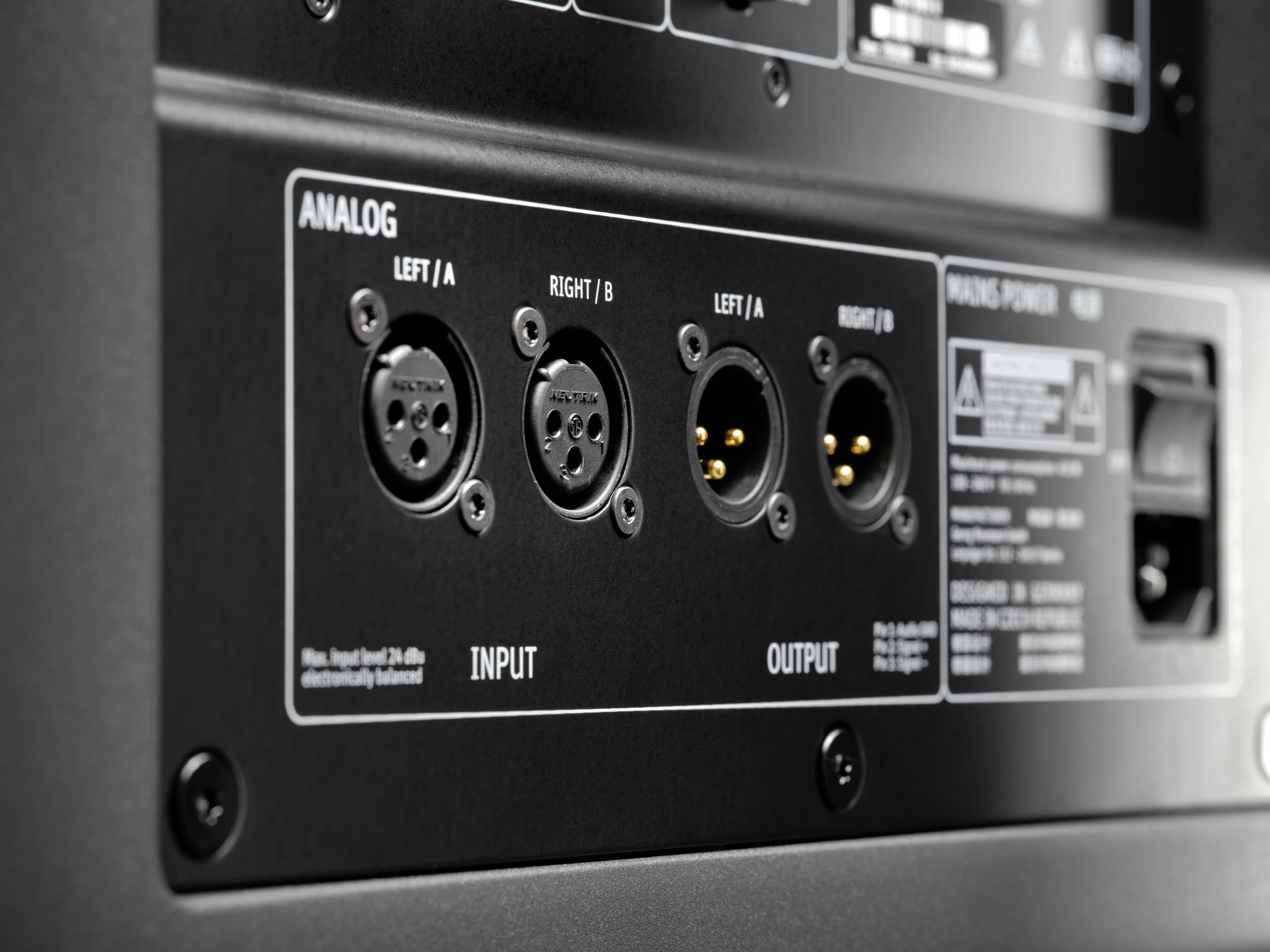

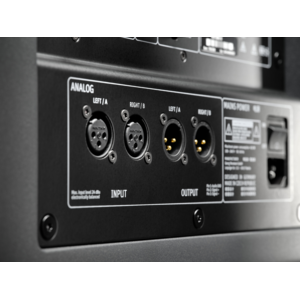

(5) Elektronisch symmetrierte analoge XLR-Ein- und Ausgänge

Standardschnittstellen zu professionellen Geräten
Daisy Chain-Ausgang für den problemlosen Aufbau von Subwoofer-Arrays

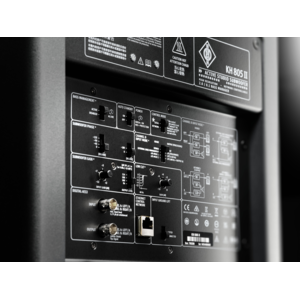

(6) Flexible Eingangs-/Ausgangspegelregler

Erleichtern die Anpassung an Signalquellen
8-stufige Phaseneinstellung, stufenlose Low-Cut-Einstellung
Mehr Kontrolle für unterschiedliche akustische Aufstellbedingungen
Einfache Korrektur von Raummoden

(7) Universal-Schaltnetzteil (100 bis 240 V)

Zum Betrieb in allen Ländern und zur Kompensation unzulänglicher Spannungsversorgungen

(8) Ground Lift zur Vermeidung von Erdschleifen

Eingänge mit sehr hohem CMRR zur Reduzierung von Störgeräuschen durch lange Kabel in Umgebungen mit elektrischen Störfeldern
Vollständig symmetrischer interner Signalfluss zur Vermeidung elektrischer Interferenzen

(9) Verstärker mit geringer Wärmeentwicklung, großem Headroom und ausgeklügelter Schutzschaltung

Optimierte Transientenansprache
Hohe Zuverlässigkeit und Sicherheit gegen Überlastung bzw. Überhitzung
Unabhängige Limiter mit kurzen Reaktionszeiten zum Schutz von Treiber und Elektronik
Softclip-Limiter und Auslenkungslimiter
Erhöhen die Systemsicherheit
Gewährleisten höchste Systemperformance

(10) Digitaler Ein- und Ausgang

192 kHz, 24-bit
BNC-Eingang: AES3 und S/P-DIF-Signale

(11) Netzwerkschnittstelle nutzt das Standard-IP-Protokoll und die bestehende Netzwerkinfrastruktur

Lautsprechersysteme einschließlich analoger KH-Line-Monitore können über MA 1 – Automatic Monitor Alignment Software – gesteuert werden.

(12) Unterschiedliche Kontroll-Modi

Umschalter zur Wahl der Bedienung und Einmessung am Gerät oder über das Netzwerk mit der MA 1 - Automatic Monitor Alignment Software.

(13) Standby-Funktion

Reduziert die Leistungsaufnahme bei längerer Nichtbenutzung des Subwoofers

TECHNISCHE DATEN

Akustik

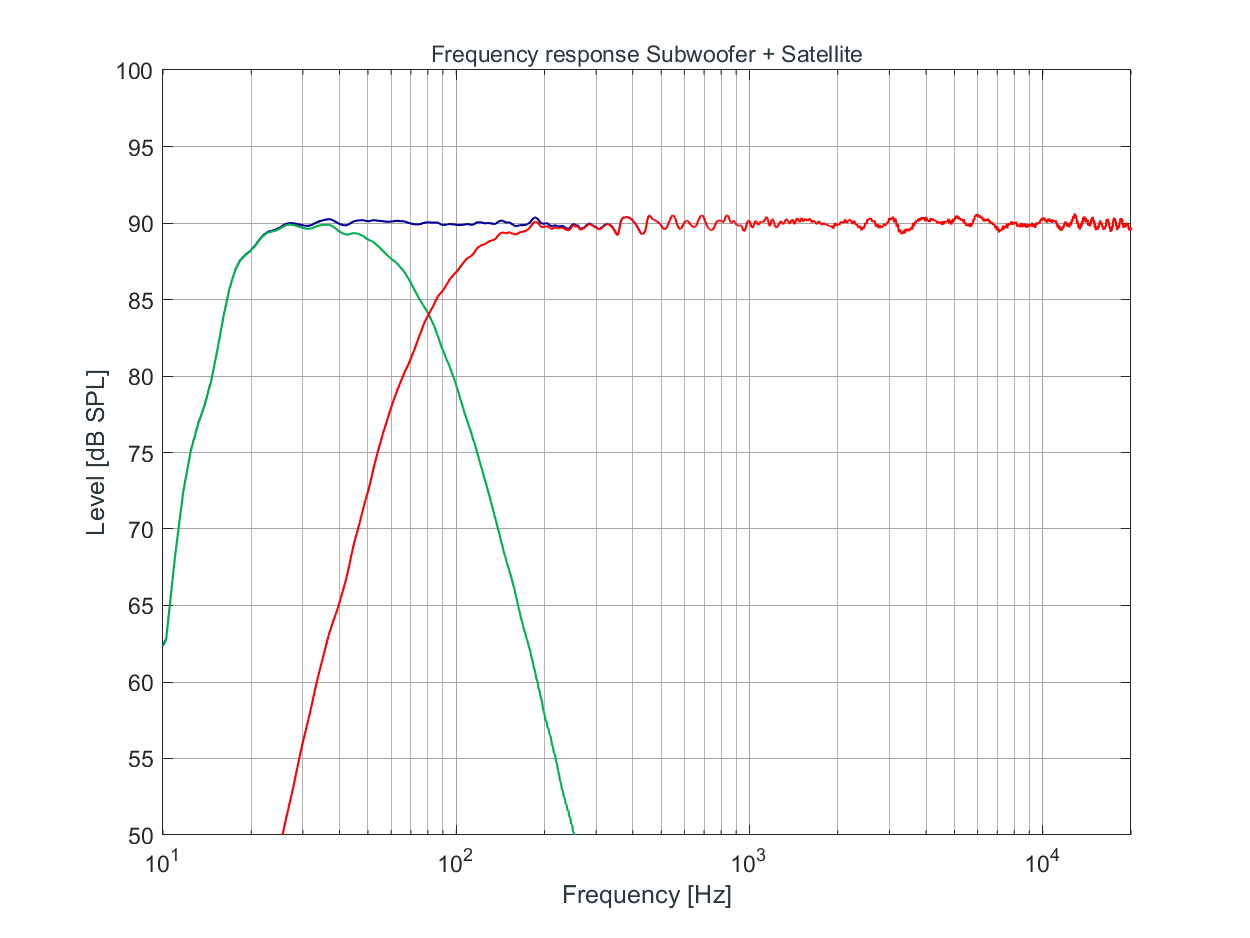

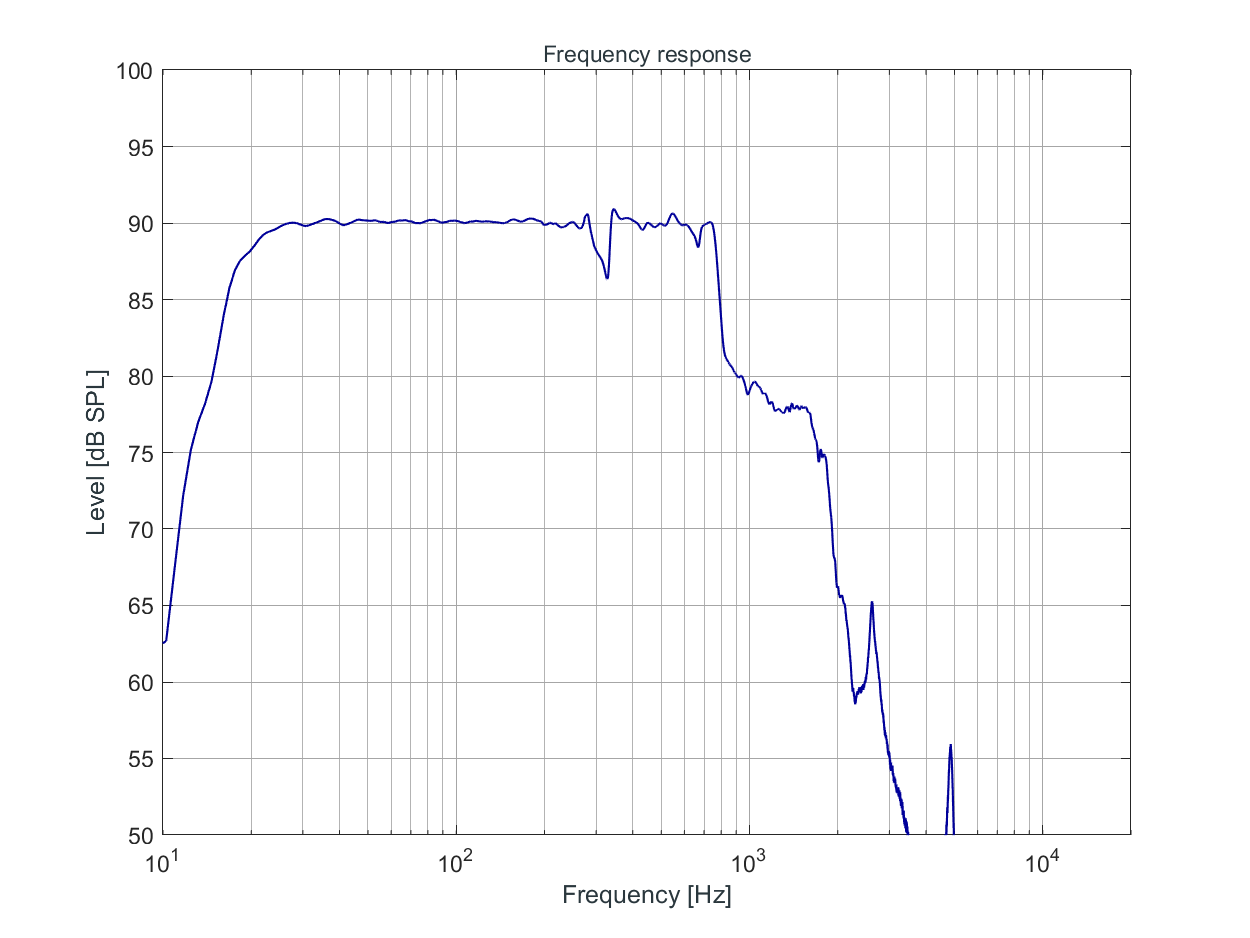

Freifeld-Frequenzgang ±6 dB	16 ... 750 Hz
Freifeld-Frequenzgang ±3 dB	18 ... 310 Hz
Freifeld-Frequenzgang im Durchlassbereich	20 ... 295 Hz, ±1,5 dB
Eigenstörgeräusch in 10 cm Abstand (bei Eingangsverstärkung von 100 dB SPL für 0 dBu)	<20 dB(A) SPL

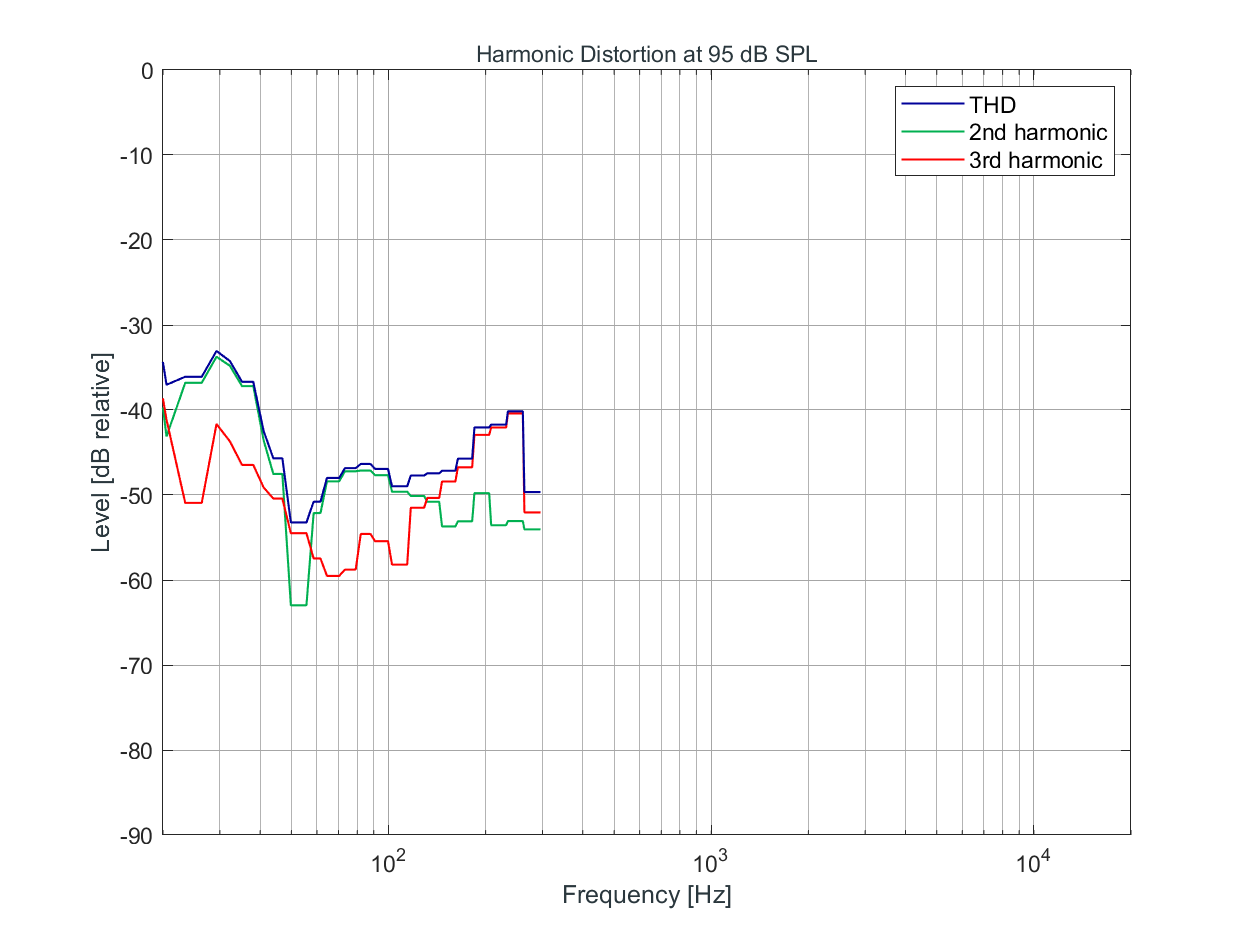

Sinuswiedergabe mit Klirrfaktor (THD) < 0,5 % in 1 m im Halbraum	95 dB SPL (42 - 200 Hz)

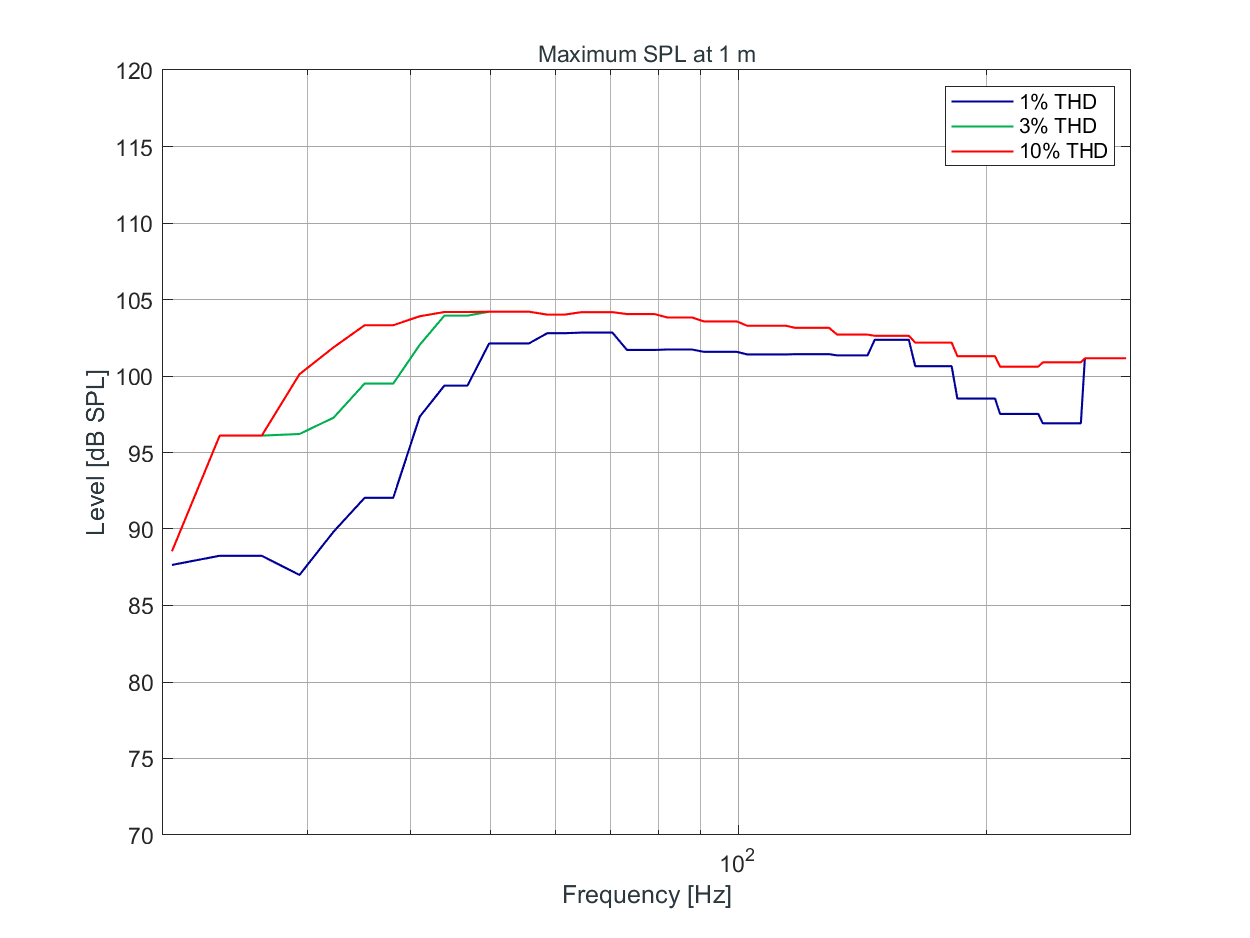

Basstauglichkeit: Maximalschalldruck im Halbraum bei 3% THD in 1 m (gemittelt zwischen 50 Hz und 100 Hz)	110 dB
Maximalschalldruck: auf dem Boden; in einer Raumkante, in einer Raumecke	110 dB; 113 dB; 116 dB
Dolby DARDT. Max SPL bass managed	118 dB SPL
Akustisches Prinzip	Bassreflex, Bassreflexöffnungen vorne
Analoge Ein- und Ausgänge
Analoge Eingänge	2 x XLR: analog, elektronisch-symmetrisch
Analoge Eingangsimpedanz	>13k Ohms
Max. Eingangspegel	+24 dBu
Gleichtaktunterdrückung (CMRR)	> 56 dB @ 15 kHz
Übersprechungsdämpfung zwischen Kanälen (1 kHz / gleicher Pegel)	-90 dB; ±0.1 dB
Lautstärkeregelung	via MA 1
Lautstärkeregelungsbereich; Auflösung	0 … -∞ dB; 0.1 dB
Analoger Dynamikumfang; THD+N	119 dB(A); <0.003% (-90 dB)
Subwoofer Modi	Right; External Bass Management; 2 x LFE
Analoge Ausgänge	2 x XLR; analog; elektronisch-symmetrisch
Digitale Ein- und Ausgänge
Digitale Eingänge	BNC (75 Ω): AES3; S/P-DIF
Digitaler Ausgang	BNC (75 Ω): AES3
Digitalwandler: Auflösung; Technik	16 … 24-bit DAC; Δ∑
Digitalwandler: Abtastrate	22.05; 24; 32; 44.1; 48; 64; 88.2; 96; 176.4; 192 kHz
Digitale interne Abtastrate	48 kHz
Ausgang Abtastrate	48 kHz
Dynamikumfang A-D-A	>120 dB(A)
Dynamikumfang D-A	>123 dB(A)
THD+N: analog, digital	< -100 dB; < -90 dB
Digitale Empfindlichkeit	-18 dBFS = 100 dB SPL at 1 m
Latenz	1.5 ms (A-D-A); 1.2 ms (D-A)
Delay: Einstellbereich	0 ... 100 ms und 2 x 0 ... 20.8 ms
Delay: Auflösung: Zeit; Entfernung	20,8 µs; 0,71 mm
Delay: Max. Frames Audio-Video-Synchronisation (lip sync)	2.5 (40 ms) frames; 3 (33 ms) frames
Delay: max. Entfernungsverzögerung	2 x 7.16 m
User Interface
Statusanzeige	2x Status-LED auf Rückseite
Eingangsverstärkungsregler (Empfindlichkeit)	+2 ... -12 dB
Ausgangspegelschalter (Ausgangspegel in 1 m bez. auf 0 dBu Eingangspegel)	94; 100; 108; 114 dB SPL
Eingangsschalter	automatic; AES3id hat Priorität über analog
Ground Lift	Ja
Kontrolle	Local; Network
Akustikschalter: Low cut	30 Hz; 0 … -12 dB
Phase	0; 45; 90; 135 und 0/180 deg
Netzschalter	Ja
Netzspannungsumschaltung	Universalnetzteil 100 V … 240 V
Bassmanagement An	Ja
Elektronik - Controller
Controller-Technologie	Digital; aktiv
Trennfrequenz	80 Hz fixed
Crossover-Flankensteilheit	24 dB/Okt; 4. Ordnung
automatische Raumeinmessung	Ja; Subwoofer und angeschlossene analoge Monitore
FIR Phasenkorrektur	für angeschlossene analoge Lautsprecher in Verbindung mit MA 1
Fernbedienung	über Ethernet und MA 1
Schutzschaltung	peak limiter Amplifier, thermo limiter woofer, temperature limiter electronics, temperature limiter power supply, temperature limiter power amplifier, temperature protection amplifier, over current protection amplifier, over current protection power supply
Display: An, Normalbetrieb	Grün LED auf Geräterückseite
Display: Identifikation	Rot blinkend auf Geräterückseite
Display: Limit / Clip / Fehler / Schutzschaltung / Einschalt-Mute / Ausschalt-Mute	Rot LED auf Geräterückseite
Elektronik - Verstärker und Netzteile
"Ausgangsleistung Tieftonendstufe (THD+N bei deaktiviertem Limiter: 10%)"	222 W
Ausgangsleistung Tieftonendstufe (THD+N bei deaktiviertem Limiter: 10%)	222 W
Verstärkertechnik	Class D
Netzteil: Eingangsspannung; -frequenz	Schaltnetzteil: 100-240 V; 50/60 Hz
Leistungsaufnahme (230 V / 100 V): Standby	<300 mW
Leistungsaufnahme (230 V / 100 V): Leerlauf	17 W
Leistungsaufnahme (100 V): Volle Ausgangsleistung	310W
Leistungsaufnahme (230 V / 100 V): Volle Ausgangsleistung	310W
Leistungsaufnahme (240 V): Volle Ausgangsleistung	285 W
Einschaltstrom (Peak)	30 A @230 VAC
Standby (Ruhezustand)	automatisch; 20 min. (Voreinstellung)
Mechanik
Gehäusematerial	Holzgehäuse, Aluminium Elektronikrückseite
Gehäuseoberfläche; -farbe (Vorder- / Rückseite)	lackiert; anthrazit-metallic (RAL 7021) / schwarz (RAL 9005)
Betriebsbedingungen	+10° C bis +40° C, <75% RF; nicht kondensierend
Transport- / Lagerbedingungen	-25° C bis +60° C; <90% RF; nicht kondensierend
Tieftöner	265 mm (10") mit schwarzer Metallgitterabdeckung
Produktabmessungen (H x B x T)	368 x 330 x 645 mm
Internes Nettovolumen	49,4 liters
Externes Nettovolumen	78 liters
Gewicht	25,5 kg
Verpackungsmaße (H x B x T), mm (inch)	484 x 454 x 749
Verpackungsgewicht	31.3
Gewicht der Verpackung inklusive Kabel und Handbücher	5.8
Verpackungsvolumen	0,165 m³
Lieferumfang	1 x KH 805 II Netzkabel: EU/KC; UK; US; China 1 x Beiblatt "Getting Started Quickly" 1 x Bedienungsanleitung
Magnethülle	2
Magnetisch geschirmt	Nein
Akustische Achse horizontal	165 mm
Akustische Achse vertikal	165 mm
