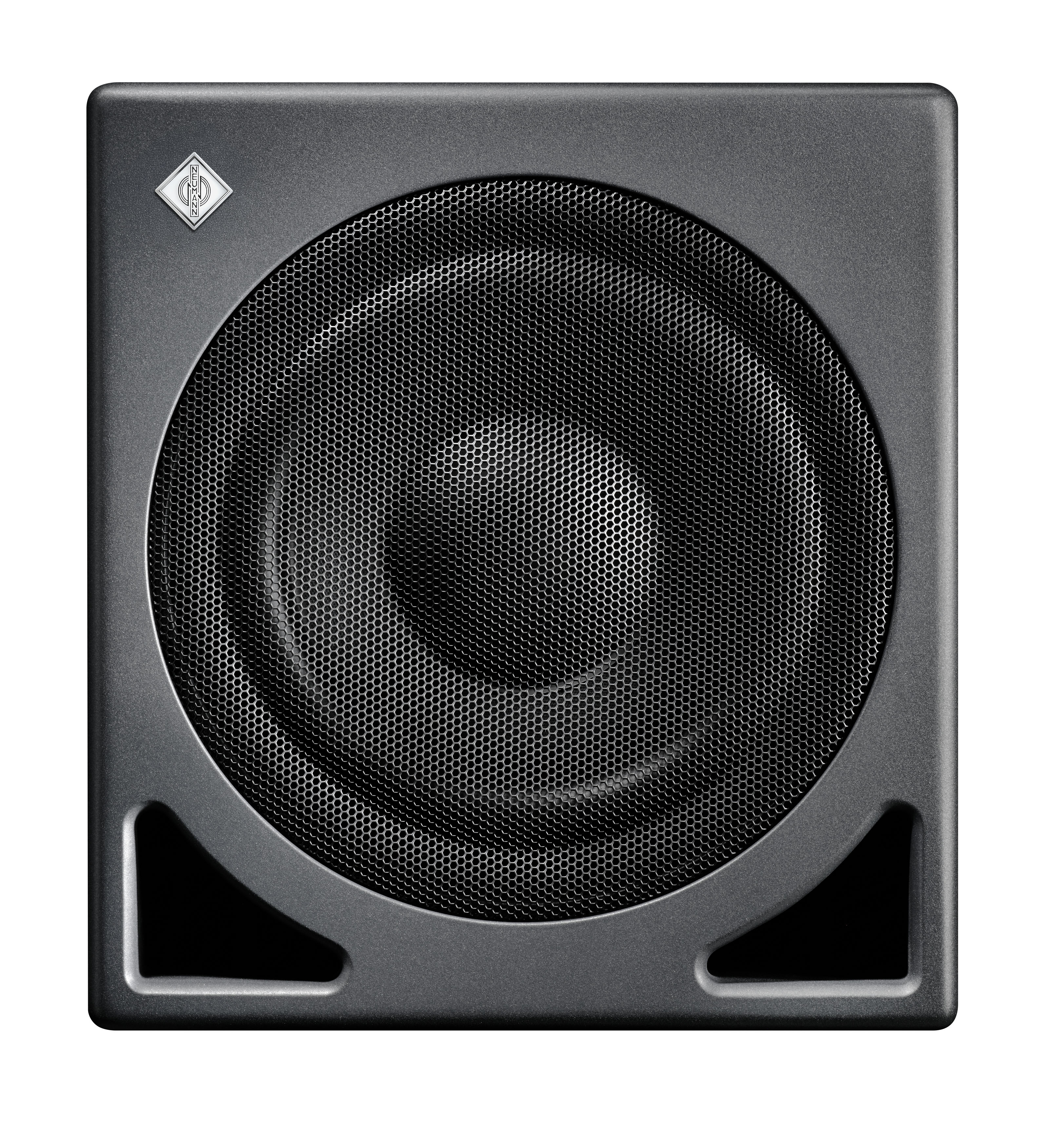

Subwoofer con DSP

KH 805 II

Subwoofer controlado por DSP de calidad de referencia con gestión de graves estéreo

Graves profundos y potentes de hasta 16 Hz
El complemento perfecto para los monitores de estudio de tamaño medio de la línea KH de Neumann
Controlado por DSP para un sonido superior y una precisión inigualable
Corrección de la sala mediante el MA 1 para alineación automática de monitores (se vende por separado)
Admite alineación automática también para monitores de estudio analógicos de la línea KH (patentado)

KH 805 II

We need your consent to display this content

By clicking on "Accept" you agree to the data processing to. Further information on data processing can be found under "More information".

Adecuado para::

DESCRIPCIÓN

Impacto profundo con potencia y precisión

El KH 805 II es el subwoofer perfecto para salas de tamaño medio y proporciona una extensión de graves con la precisión de Neumann. Incluye un Bass Manager único y flexible para sistemas estéreo y también se puede utilizar en configuraciones surround e inmersivas para la reproducción de LFE o con gestión externa de graves. Las entradas y salidas analógicas y digitales permiten una conectividad flexible.

Subwoofer de última generación

El KH 805 II mejora el rendimiento acústico de su predecesor y añade nuevas funciones. Gracias a un nuevo woofer de 10" de largo alcance con tecnología Extremely Linear Force Factor (ELFF™) y limitadores de protección inteligentes, el KH 805 II garantiza una distorsión excepcionalmente baja incluso a los SPL máximos.

El KH 805 II amplía la reproducción de baja frecuencia hasta 16 Hz y ofrece aproximadamente el doble de potencia que el KH 750 DSP. Esto convierte al KH 805 II en el complemento perfecto para altavoces medianos como el KH 150 y el KH 310.

El KH 805 II está controlado por DSP para un rendimiento sonoro superior y una integración perfecta a través del MA 1 para alineación automática de monitores (a la venta por separado). Cuando se combina con monitores de estudio Neumann analógicos como el KH 120 A (descontinuado), el KH 310 o el KH 420, ofrece suficiente potencia DSP para alinear todo el sistema estéreo utilizando el MA 1, optimizando no solo la respuesta de frecuencia, sino también la fase. Por lo tanto, el KH 805 II es una mejor significativa para los sistemas existentes. Por supuesto, el KH 805 II también es el complemento perfecto para los monitores de estudio equipados con DSP de Neumann.

Precisión en cada detalle

Dado que los subwoofers suelen colocarse en el suelo, una rejilla robusta protege al driver de daños accidentales. El gabinete rígido cuenta con un sistema Bass Reflex altamente eficiente, cuidadosamente diseñado y ajustado para una reproducción de graves lo más precisa posible, sin ruidos audibles en el puerto.

Las dos entradas XLR analógicas están equilibradas electrónicamente, al igual que las dos salidas XLR analógicas. La entrada digital de hasta 192 kHz / 24 bits (BNC) acepta señales AES3 y S/P-DIF. El subwoofer dispone de una función Auto Standby que se puede desactivar mediante un interruptor situado en la placa trasera.

El KH 805 II destaca en estudios de música, broadcast y postproducción para seguimiento, mezcla y masterización.

Beneficios

Extensión de graves del sistema de monitoreo hasta 16 Hz
Aumento del SPL máximo de todo el sistema
Disminución de la distorsión armónica e de intermodulación de los altavoces
MA 1 Preparado para una alineación perfecta de todo el sistema y una integración perfecta del subwoofer. Para configuraciones multicanal, ofrecemos la opción MA 1 Multichannel Extension.
Integración MA 1 de altavoces analógicos de la línea KH, suficiente potencia DSP para todo un sistema estéreo.

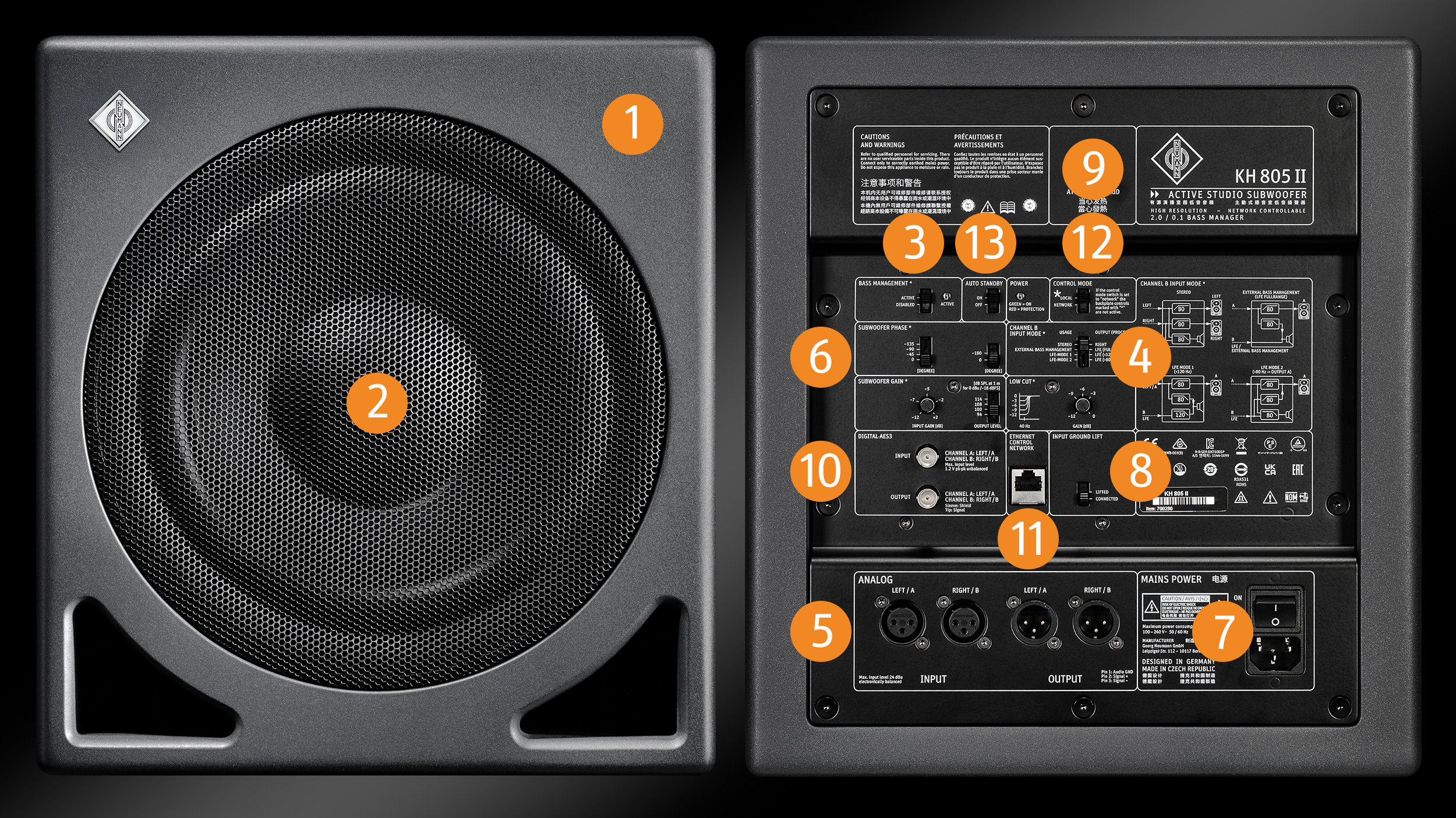

(1) Gabinete de madera compacto ultra rígido

Acabado pintado resistente y patas de goma integradas para el aislamiento acústico
Excelentes propiedades de autoamortiguación que reducen al mínimo las resonancias del gabinete
Sin resonancias de ondas estacionarias dentro del gabinete
Reproducción de graves ultra precisa gracias a un retardo grupal muy bajo

(2) Transductor de bajos de largo alcance diseñado internamente con tecnología

Extremely Linear Force Factor™ (ELFF™) y chasis robusto optimizado para resonancias
La amortiguación de los modos de ruptura proporciona una distorsión baja a altos niveles de sonido
El factor de fuerza extremadamente lineal proporciona una distorsión armónica baja incluso en excursiones altas
Reducción del ruido aerodinámico y minimización de los modos de balanceo
La rejilla protege contra daños mecánicos

(3) 2,0/ 0,1 Gestión de graves

Aplicaciones de gestión de graves estéreo y externos
Crossover de 4º orden con posibilidad de derivación para una máxima compatibilidad con los sistemas de reproducción de los consumidores
Permite que los altavoces principales reproduzcan más alto y con menos distorsión

(4) Cuatro modos de enrutamiento

Gestión de graves estéreo de 80 Hz
Gestión externa de graves
LFE hasta 120 Hz
Gama completa LFE

(5) Entradas y salidas analógicas XLR equilibradas electrónicamente

Interfaz estándar con equipos profesionales
Salida en cadena Daisy para matrices de subwoofers

(6) Ganancia de entrada de amplio rango y controles de nivel de salida

Interconexión más sencilla con las fuentes de señal
Control de fase de 8 posiciones, control continuo de corte bajo
Más control en diversos entornos acústicos
Modos de sala fáciles de corregir

(7) Fuente de alimentación conmutada universal (100 … 240 V)

Una versión funciona en cualquier país y es resistente a suministros eléctricos de mala calidad

(8) Elevación de tierra para evitar bucles de tierra

Entradas con CMRR muy alto para reducir el ruido inducido por cables largos en entornos con ruido eléctrico
Flujo de señal interno completamente simétrico para evitar interferencias eléctricas

(9) Amplificadores de baja disipación de calor con gran margen dinámico y circuitos de protección sofisticados

Respuesta transitoria mejorada
Confiabilidad y seguridad garantizadas
Limitador térmico independiente para proteger la bobina de voz y el amplificador de potencia
Clip suave y limitadores de excursión
Mayor confiabilidad del sistema
Permite extraer el máximo rendimiento del sistema

(10) Entrada y salida digital

192 kHz, conversión de 24 bits
Conector BNC: Señales AES3 y S/P-DIF

(11) Conector de red que utiliza el protocolo IP estándar y tu infraestructura de red existente

El sistema de altavoces, incluidos los monitores analógicos de la línea KH, se puede controlar a través del software de alineación automática de monitores MA 1.

(12) Función de control

Interruptor basculante para seleccionar dos modos de funcionamiento y calibración completamente independientes: en el dispositivo o a través de la red utilizando el software MA 1 - Automatic Monitor Alignment.

(13) Función de espera

Reduce el consumo de energía cuando el producto no está en uso.

DATOS & DIAGRAMAS

Acoustics
Free field frequency response ±6 dB	16 ... 750 Hz
Free field frequency response ±3 dB	18 ... 310 Hz
Frequency response ripple; range, deviation	20 ... 295 Hz, ±1.5 dB
Self-generated noise at 10 cm (with input gain set to 100 dB SPL for 0 dBu)	<20 dB(A) SPL
Sine wave output with a THD < 0.5 % at 1 m in half space	95 dB SPL (42 - 200 Hz)
Bass capability: Max. SPL in half space at 3% THD at 1m (averaged between 50 Hz and 100 Hz)	110 dB
Max. SPL for subwoofers: on floor; against the wall; in the corner	110 dB; 113 dB; 116 dB;
Dolby DARDT. Max SPL bass managed	118 dB SPL
Acoustical Principle	Bassreflex, Ports at the front
Analog Inputs and Outputs
Analog input(s)	2 x XLR: electronically balanced;
Analog input impedance	>13k Ohms
Max. input level for 100 dB SPL Output Level and 0 dB Gain Setting	+24 dBu
Max. input level	24 dBu
Common mode rejection ratio (CMRR), XLR / Sub-D	> 56 dB @ 15 kHz
Crosstalk (1 kHz), level matching, XLR / Sub-D	-90 dB; ±0.1 dB
Remote volume control	via MA 1 software
Volume control range; resolution	0 … -∞ dB; 0.1 dB
Analog dynamic range; THD+N (A-D-A), XLR / SubD	119 dB(A); <0.003% (-90 dB)
Signal routing modes	Right; External Bass Management; 2 x LFE
Analog output(s)	2 x XLR; analog electronically balanced
Digital Inputs and Outputs
Digital input(s)	BNC (75 Ω): AES3; S/P-DIF
Digital output(s)	BNC (75 Ω): AES3
Digital converter: resolution; design	16 … 24-bit DAC; Δ∑
Digital converter: sampling rate	22.05; 24; 32; 44.1; 48; 64; 88.2; 96; 176.4; 192 kHz
Digital internal sampling rate	48 kHz
Output sampling rate	48 kHz
Dynamic range A-D-A (Converter)	>120 dB(A)
Dynamic range D-A	>123 dB(A)
Digital sensitivity	-18 dBFS = 100 dB SPL at 1 m
Latency ADA / DA	1.5 ms (A-D-A); 1.2 ms (D-A)
Delay: User adjustable delay range	0 ... 100 ms and 2 x 0 ... 20.8 ms
Delay: Resolution: time; distance	20.8 µs; 0.71 mm (0.28 ")
Delay: Max. frames Audio-video synchronisation (lip sync)	2.5 (40 ms) frames; 3 (33 ms) frames
Delay: Time-of-flight maximum distance	2 x 7.16 m (23' 5")
User Interface
Status Indication	2x Status LED on Backplate
Input gain control (sensitivity)	+2 ... -12 dB
Output level control (output level in 1 m based on 0 dBu input level)	94; 100; 108; 114 dB SPL
Input Select	automatic; AES3id prio over analog
Ground Lift	Yes
Control	Local; Network
Equalization: Low cut	30 Hz; 0 … -12 dB
Phase	0; 45; 90; 135 and 0/180 deg
Mains Switch	Yes
Mains Voltage	Universal Power Supply 100 V~ … 240 V~
Bass Management On	Yes
Electronics - Controller
Controller design	Digital; active
Crossover frequency	80 Hz fixed
Crossover slope	24 dB/oct; 4th order
Supports automatic room calibration via MA 1	Yes; Subwoofer and connected analog loudspeakers
FIR phase linearization	for connected analog loudspeakers in combination with MA 1
Protection circuitry	peak limiter Amplifier, thermo limiter woofer, temperature limiter electronics, temperature limiter power supply, temperature limiter power amplifier, temperature protection amplifier, over current protection amplifier, over current protection power supply
Remote control	via Ethernet and MA 1
Display: On; Normal Operation	Green LED on backplate
Display: Identification	Flashing red LED on backplate
Display: Limit / Clip / Errors / Protection /Boot Mute / Shut Down Mute	Red LED on backplate
Electronics - Amplifiers and Power Supply
Output power woofer amplifier (THD+N with limiter deactivated: 10%)	222 W
Output power woofer amplifier (THD+N with limiter activated: 10%)	222 W
Mains Power Supply: input voltage; frequency	SMPS: 100-240 V; 50/60 Hz
Power consumption (230 V / 100 V): Standby	<300 mW
Power consumption (230 V / 100 V): Idle	17 W
Power consumption (100 V): Full output	310 W
Power consumption (230 V / 100 V): Full output	310 W
Power consumption (240 V): Full output	285 W
Standby	automatic, 20 mins (default)
Mechanics
Cabinet material	Wood cabinet, aluminum electronics panel
Cabinet surface finish; color (front / back)	Painted; metallic anthracite (RAL 7021) / black (RAL 9005)
Operating conditions	+10° C to +40° C (+50° F to +104° F); <75% RH, non-condensing
Transport/storage conditions	-25° C to +60° C (-13° F to 140° F); <90% RH; non-condensing
Woofer	265 mm (10") with protecting black metal grille
Product dimensions (height x width x depth)	368 x 330 x 645 mm (14.5" x 13" x 25.4")
External net volume	78 liters
Product weight	25.5 kg (56 lbs 3 oz)
Packed dimensions (height x width x depth), mm (inches)	484 x 454 x 749 (19.1" x 17.9" x 29.5")
Packed weight	31.3
Packaging weight inc. Cables and manuals	5.8
Packed cube	0.165 m³
Delivery includes	1 x KH 805 II Mains cables: EU/KC; UK; US; China 1 x Getting Started Quickly guide 1 x Operating Manual
Acoustical Axis horizontal	165 mm
Acoustical Axis vertical (from bottom)	183.5 mm

Diagramas

KH 805 II Frequency response

KH 805 II Frequency response Subwoofer + Satellite

KH 805 II Group Delay Subwoofer + Satellite

KH 805 II Harmonic Distortion at 95 dB SPL

KH 805 II Maximum SPL at 1 m

KH 805 II

Color Anthracite

CAT. NO. 700280

1 x KH 805 II Subwoofer
4 x Mains Cables, black (EU/KR, UK, US and CN)
1 x Safety Guide
1 x Supplement “Getting Started Quickly”
