Kleinmikrofon

KK 120 + KM A

Modulares Kleinmembran-Mikrofon mit analoger Ausgangsstufe

  • Richtcharakteristik Acht
  • Teil des modularen Systems KM A/D
  • Umfangreiches Zubehörprogramm

FARBE & VARIANTEN

We need your consent to display this content

By clicking on "Accept" you agree to the data processing to. Further information on data processing can be found under "More information".

Geeignet für::

Max. SPL
150 dB
S/N Ratio
79 dB
Sensitivity
12 mV/Pa

Gegenüber dem Vorgängersystem KM 100 wurden die Kapseln deutlich verkleinert und sind nun passiv gestaltet. Die bewährte Akustik der Kapseln wurde beibehalten. Der Einsatz modernster elektronischer Komponenten bietet dem System viele elektroakustische und operative Vorteile, wie ein geringeres Eigenrauschen, einen größeren Dynamikumfang sowie eine sehr hohe elektromagnetische Störfestigkeit.

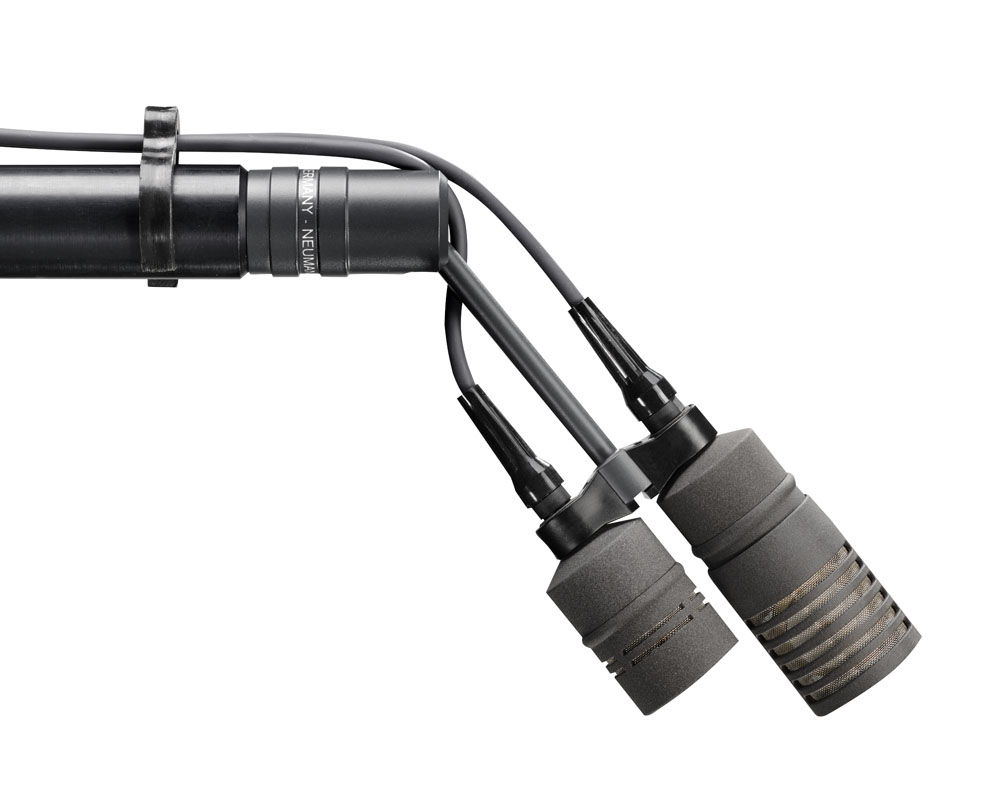

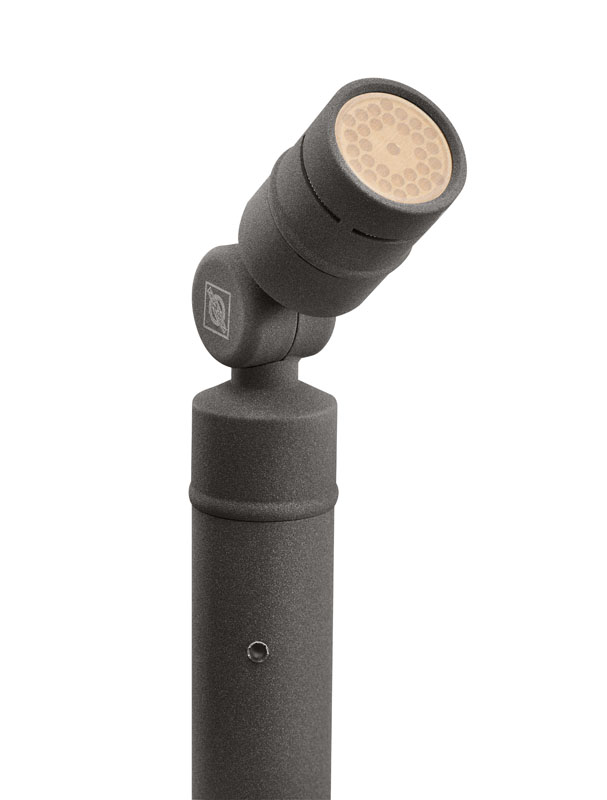

Das modulare Konzept ermöglicht es, die abgesetzte Kapsel über ein Spezialkabel bis zu 100 m entfernt von der Ausgangsstufe zu betreiben. Für übliche Entfernungen steht das Verbindungskabel LC 4 mit einer Länge von 5 oder 10 Metern zur Verfügung. Alternativ können Kapselverlängerungen unterschiedlichster Länge, Schwenk- und Stativgelenke etc. für einen flexiblen Mikrofonaufbau genutzt werden. Die Abmessungen (Durchmesser 22 mm, Länge 93 mm) der analogen und digitalen Ausgangsstufen sind identisch. Somit sind alle Zubehörteile in Kombination mit beiden Ausgangsstufen verwendbar.

Zahlreiche Beispiele für die Verwendung der Zubehörteile finden Sie hier.

Die Ausgangsstufen

Die analoge, transformatorlose Ausgangsstufe KM A arbeitet mit P48-Phantomspeisung. Mit einer schaltbaren Vordämpfung um 10 dB können selbst höchste Schallpegel von bis zu 152 dB (je nach Kapseltyp) verzerrungsfrei verarbeitet werden.

Die digitale Ausgangstufe KM D, gemäß AES-42-Standard, eröffnet bei Bedarf vollkommen neue Möglichkeiten, die mit einem rein analogen System nicht zu realisieren wären. Der integrierte DSP ermöglicht die Fernsteuerung der Mikrofone, wie zum Beispiel digitales Gain, Vordämpfung (6, 12, 18 dB) und Trittschallfilter (0, 40, 80, 160 Hz). Ein integrierter Peak-Limiter und Kompressor/Limiter mit zusätzlicher De-esser-Funktion verhindert jede Übersteuerung des Audiosignals. Die von Neumann patentierte A/D-Wandlertechnologie garantiert einen sehr hohen Dynamikumfang von bis zu 122 dB-A über die gesamte digitale Produktionskette.

Dabei kann der Anwender jederzeit - ohne einen kostspieligen kompletten Systemwechsel - entscheiden, ob er auf analoger oder digitaler Ebene arbeiten möchte. Weitere Information zur Technik digitaler Neumann-Mikrofone finden Sie hier.

Für zwei beliebte Kombinationen sind Sets mit Kapsel, Ausgangsstufe und Stativklammer erhältlich: KM 183A nx und KM 184 A nx. Ansonstenwerden alle Komponenten separat angeboten.

Kompatibiltät zum Neumann KM 100 System

Auf Anfrage kann ein mechanischer Adapter (AR 100 A) geliefert werden, der es ermöglicht, Kapseln des älteren KM 100 Systems (AK-Serie) mit den Ausgangsstufen KM A und KM D weiterzuverwenden.

Kapsel KK 120

Die KK 120 ist ein Druckgradientenempfänger mit seitlicher Einsprache und der Richtcharakteristik Acht, die mit nur einer Membran von lediglich 16 mm Durchmesser realisiert ist. Alle Schallkomponenten wirken daher unmittelbar an dieser einen Membran. Dadurch ergeben sich identische Frequenzgänge und Übertragungsmaße bei 0° und 180°. Die KK 120 kann mit anderen Kapseln bzw. Mikrofonen kombiniert und für MS-Stereoaufnahmen verwendet werden.

Die digitale Neumann Mikrofontechnik (Solution-D) wird ab 2021 nicht mehr Teil des Neumann Produktportfolios sein. Händlerbestellungen sind bis zum 31.7.2020 möglich. Eine darüberhinausgehende Verfügbarkeit ist vom Lagerbestand abhängig. Der Service für alle Solution-D Hardware-Produkte ist bis zum 31.12.2030 garantiert.

Die Remote Control Software (32 Bit, auch als VST-Plugin verfügbar) für digitale Neumann-Mikrofone ist lauffähig unter Windows 98SE bis Windows 10 und MAC OS 8.6 bis MAC OS X 10.14.6. Weitere Aktualisierungen der Software werden nicht erfolgen.

Akustische Arbeitsweise Druckgradientenempfänger
Richtcharakteristik Acht, seitl. Einsprache
Übertragungsbereich 20 Hz...20 kHz
Feldübertragungsfaktor bei 1 kHz an 1 kOhm 12 mV/Pa
Nennimpedanz 50 Ohm
Nennlastimpedanz 1000 Ohm
Ersatzgeräuschpegel, CCIR¹⁾ 25 dB
Ersatzgeräuschpegel, A-bewertet¹⁾ 15 dB-A
Grenzschalldruckpegel für k < 0.5%²⁾ 140 dB
Grenzschalldruckpegel für k < 0.5% mit Vordämpfung²⁾ 150 dB
Geräuschpegelabstand, CCIR (rel. 94 dB SPL)¹⁾ 69 dB
Geräuschpegelabstand, A-bewertet (rel. 94 dB SPL)¹⁾ 79 dB
Stromversorgung (P48, IEC 61938) 48 V
Stromaufnahme (P48, IEC 61938) max. 3,5 mA
Erforderlicher Steckverbinder XLR 3 F
Gewicht (Ausgangsstufe) 70 g
Gewicht (nur Kapsel) 37 g
Durchmesser 24 mm
Länge (nur Kapsel) 40 mm
Länge (Mikrofon) 130 mm

1) nach IEC 60268-1; CCIR-Bewertung nach CCIR 468-3, Quasi-Spitzenwert; A-Bewertung nach IEC 61672-1, Effektivwert

2) gemessen als äquiv. elektrisches Eingangssignal

Diagramme

Figure 8 KK 120 + KM-A/KM-D
