Subwoofer avec DSP

KH 805 II

Subwoofer à commande DSP de référence avec gestion des basses stéréo

Basses profondes et puissantes jusqu’à 16 Hz
Le complément idéal des moniteurs de studio Neumann KH de taille moyenne
Contrôlé par DSP pour un son supérieur et une précision inégalée
Correction acoustique grâce à l’alignement automatique de moniteurs MA 1 (vendu séparément)
Prend en charge l’alignement automatique également pour les moniteurs de studio analogiques de la gamme KH (breveté)

KH 805 II

We need your consent to display this content

By clicking on "Accept" you agree to the data processing to. Further information on data processing can be found under "More information".

Convient pour:

TITRE

Impact profond avec puissance et précision

Le KH 805 II est le subwoofer idéal pour les studios de taille moyenne, offrant une extension des basses avec la précision Neumann. Il comprend un Bass Manager unique et flexible pour les systèmes stéréo et peut également être utilisé dans des configurations surround et immersives pour la reproduction LFE ou avec un bass management externe. Les entrées et sorties analogiques et numériques permettent une connectivité flexible.

KH-805_II_Detail_Neumann-Studio-Subwoofer_MR

KH-805_II_Macro2_Neumann-Studio-Subwoofer_MR

KH-805_II_Macro1_Neumann-Studio-Subwoofer_MR

KH-805_II_Back_Neumann-Studio-Subwoofer_MR

KH-805_II_Front_Neumann-Studio-Subwoofer_MR

KH-805_II_Right_Neumann-Studio-Subwoofers_MR

Subwoofer nouvelle génération

Le KH 805 II améliore ses performances acoustiques par rapport à son prédécesseur et ajoute de nouvelles fonctionnalités. Grâce à un nouveau woofer 10" à longue portée doté de la technologie Extremely Linear Force Factor (ELFF™) et de limiteurs de protection intelligents, le KH 805 II garantit une distorsion exceptionnellement faible, même à des niveaux de pression acoustique maximum.

Le KH 805 II étend la restitution des basses fréquences jusqu’à 16 Hz et fournit environ le double de la puissance du KH 750 DSP. Le KH 805 II est ainsi le complément idéal des haut-parleurs de taille moyenne tels que le KH 150 et le KH 310.

Le KH 805 II est contrôlé par DSP pour des performances sonores supérieures et une intégration harmonieuse via l’alignement automatique de moniteurs MA 1 (vendu séparément). Lorsqu’il est associé à des moniteurs de studio analogiques Neumann tels que le KH 120 A (modèle arrêté), le KH 310 ou le KH 420, il offre une puissance DSP suffisante pour aligner l’ensemble du système stéréo à l’aide du MA 1, optimisant non seulement la réponse en fréquence, mais aussi la phase. Le KH 805 II est donc une upgrade massive pour les systèmes existants Bien entendu, le KH 805 II est également le complément idéal des moniteurs de studio DSP Neumann.

La précision dans les moindres détails
Étant donné que les subwoofers sont généralement placés sur le sol, une grille robuste protège la membrane contre les dommages accidentels. Le boîtier rigide est doté d’un système bass-reflex hautement efficace, soigneusement conçu et réglé pour une reproduction des basses la plus précise possible, avec un bruit de port inaudible.

Les deux entrées analogiques XLR sont symétriques électroniquement, tout comme les deux sorties analogiques XLR. L’entrée numérique (BNC) jusqu’à 192 kHz/24 bits prend en charge les signaux AES3 et S/P-DIF. Le subwoofer dispose d’une fonction de veille automatique qui peut être désactivée à l’aide d’un commutateur sur la plaque arrière.

Le KH 805 II excelle dans les studios de musique, de broadcast et de post-production pour l'enregistrement, le mixage et le mastering.

Avantages

Extension des basses du système de monitoring jusqu’à 16 Hz
Augmentation du SPL maximum de l’ensemble du système
Diminution de la distorsion harmonique et d’intermodulation des haut-parleurs
MA 1 prêt pour un alignement parfait de l’ensemble du système et une intégration harmonieuse du subwoofer. Pour les configurations multicanaux, nous proposons l’option MA 1 Multichannel Extension.
Intégration MA 1 de haut-parleurs analogiques de la gamme KH, puissance DSP suffisante pour un système stéréo complet.

(1) Caisson en bois compact ultra rigide
Finition peinte résistante et pieds en caoutchouc intégrés pour une isolation acoustique

Excellentes propriétés d’auto-amortissement, réduisant au maximum les résonances du caisson
Pas de résonances d’ondes stationnaires à l’intérieur du caisson
Reproduction des basses ultra précise grâce à un très faible retard de groupe

(2) Driver de basses longue portée modélisé en interne équipé de la technologie Extremely Linear Force Factor™ (ELFF™) et d’une grille intégrée robuste

L’amortissement des modes de rupture apporte une apporte une faible distorsion à des niveaux sonores élevés
La technologie Extremely Linear Force Factor assure une faible distorsion harmonique, même à des excursions élevées
Réduction de la distorsion aérodynamique et des modes de vibration
La grille protège contre les dommages mécaniques

(3) Gestion des basses 2.0/0.1

Applications stéréo et avec bass management externe
Le crossover avec fréquence de coupure de 4ème ordre peut être désactivé pour une compatibilité maximale avec les systèmes de reproduction grand public
Permet aux haut-parleurs principales de diffuser un son plus fort avec une distorsion plus faible

(4) Quatre modes de routage

Gestion des basses stéréo 80 Hz
Gestion externe des basses
LFE jusqu’à 120 Hz
Gamme LFE complète

(5) Entrées et sorties analogiques XLR électroniquement symétriques

Interface standard avec l’équipement professionnel
Sortie en série pour le caisson de basses

(6) Commandes du gain d’entrée et du niveau de sortie à large plage

Interface plus facile avec les sources de signaux
Commande de phase à 8 positions, commande coupe-bas continue
Plus de contrôle dans divers environnements acoustiques
Modes de pièce faciles à corriger

(7) Alimentation universelle à découpage (100… 240 V)

Chaque version fonctionne dans tous les pays et résiste à des alimentations secteurs de mauvaise qualité

(8) Ground lift pour résoudre les boucles de masses

Entrées avec TRMC (CMRR) très élevé pour réduire le bruit induit dans les longs câbles dans les environnements électriquement bruyants
Flux de signal interne totalement symétrique pour éviter les interférences électriques

(9) Amplificateurs à faible dissipation thermique avec une grande marge de manœuvre et un circuit de protection sophistiqué

Réponse transitoire améliorée
Fiabilité et sécurité garanties
Limiteur thermique séparé pour protéger la bobine vocale et l’amplificateur de puissance

Clip souple et limiteurs d’écartement

Fiabilité accrue du système
Permet d'obtenir les performances maximales du système

(10) Entrée et sortie numériques

192 kHz, conversion 24-bits
Connecteur BNC : Signaux AES3 et S/P-DIF

(11) Connecteur réseau utilisant le protocole IP standard et votre infrastructure réseau existante

Le système de haut-parleurs, y compris les moniteurs analogiques de la gamme KH, peut être contrôlé via MA 1 – Alignement Automatique de Moniteurs.

(12) Fonction de commande

Interrupteur à bascule pour la sélection de deux modes de fonctionnement et d’étalonnage totalement indépendants: sur l’appareil ou via le réseau à l’aide du logiciel MA 1 – Alignement Automatique de Moniteurs.

(13) Fonction veille

Réduit la consommation d’énergie lorsque le produit n’est pas utilisé.

DONNÉES ET DIAGRAMMES

Acoustics

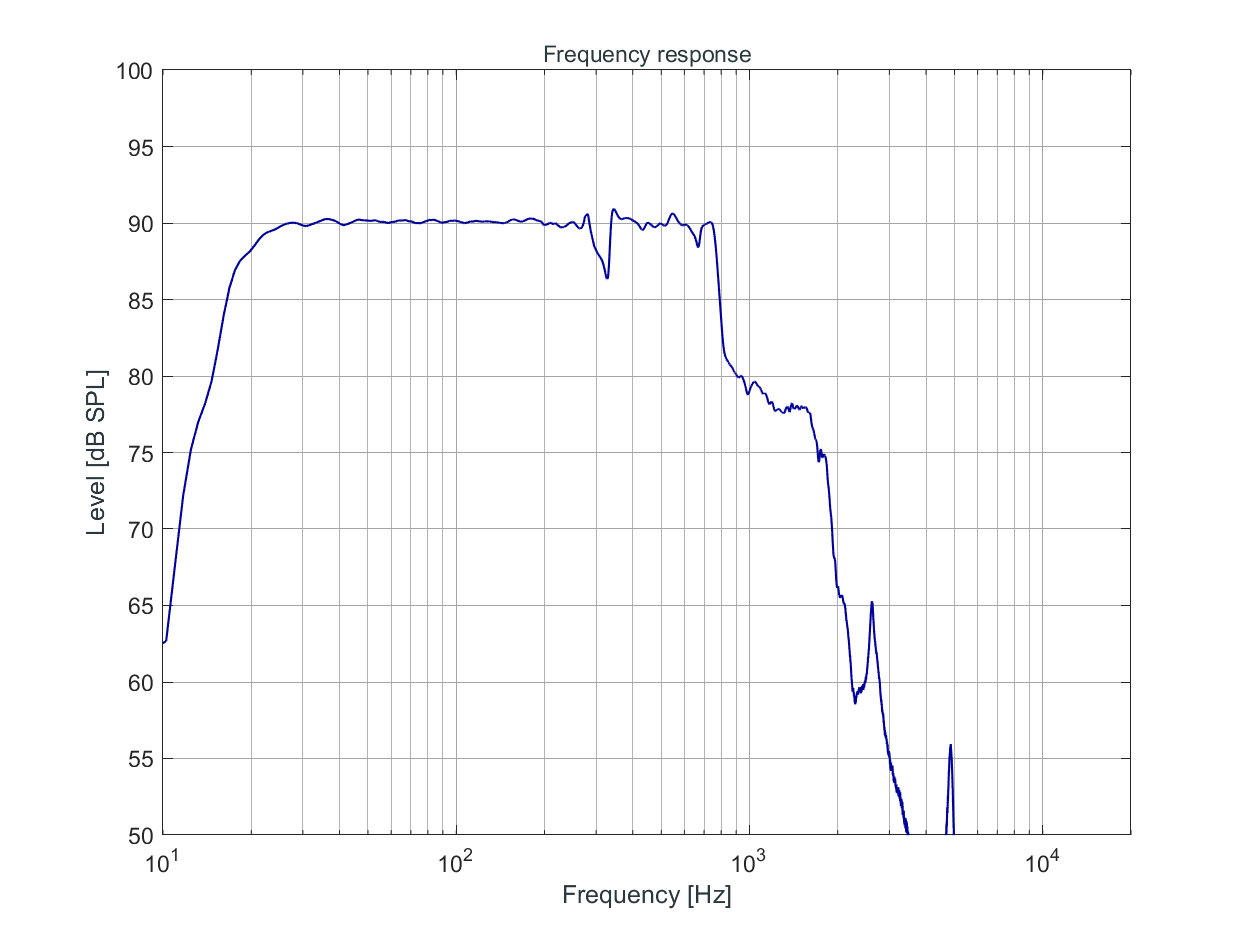

Free field frequency response ±6 dB	16 ... 750 Hz
Free field frequency response ±3 dB	18 ... 310 Hz
Frequency response ripple; range, deviation	20 ... 295 Hz, ±1.5 dB
Self-generated noise at 10 cm (with input gain set to 100 dB SPL for 0 dBu)	<20 dB(A) SPL
Sine wave output with a THD < 0.5 % at 1 m in half space	95 dB SPL (42 - 200 Hz)
Bass capability: Max. SPL in half space at 3% THD at 1m (averaged between 50 Hz and 100 Hz)	110 dB
Max. SPL for subwoofers: on floor; against the wall; in the corner	110 dB; 113 dB; 116 dB;
Dolby DARDT. Max SPL bass managed	118 dB SPL
Acoustical Principle	Bassreflex, Ports at the front
Analog Inputs and Outputs
Analog input(s)	2 x XLR: electronically balanced;
Analog input impedance	>13k Ohms
Max. input level for 100 dB SPL Output Level and 0 dB Gain Setting	+24 dBu
Max. input level	24 dBu
Common mode rejection ratio (CMRR), XLR / Sub-D	> 56 dB @ 15 kHz
Crosstalk (1 kHz), level matching, XLR / Sub-D	-90 dB; ±0.1 dB
Remote volume control	via MA 1 software
Volume control range; resolution	0 … -∞ dB; 0.1 dB
Analog dynamic range; THD+N (A-D-A), XLR / SubD	119 dB(A); <0.003% (-90 dB)
Signal routing modes	Right; External Bass Management; 2 x LFE
Analog output(s)	2 x XLR; analog electronically balanced
Digital Inputs and Outputs
Digital input(s)	BNC (75 Ω): AES3; S/P-DIF
Digital output(s)	BNC (75 Ω): AES3
Digital converter: resolution; design	16 … 24-bit DAC; Δ∑
Digital converter: sampling rate	22.05; 24; 32; 44.1; 48; 64; 88.2; 96; 176.4; 192 kHz
Digital internal sampling rate	48 kHz
Output sampling rate	48 kHz
Dynamic range A-D-A (Converter)	>120 dB(A)
Dynamic range D-A	>123 dB(A)
Digital sensitivity	-18 dBFS = 100 dB SPL at 1 m
Latency ADA / DA	1.5 ms (A-D-A); 1.2 ms (D-A)
Delay: User adjustable delay range	0 ... 100 ms and 2 x 0 ... 20.8 ms
Delay: Resolution: time; distance	20.8 µs; 0.71 mm (0.28 ")
Delay: Max. frames Audio-video synchronisation (lip sync)	2.5 (40 ms) frames; 3 (33 ms) frames
Delay: Time-of-flight maximum distance	2 x 7.16 m (23' 5")
User Interface
Status Indication	2x Status LED on Backplate
Input gain control (sensitivity)	+2 ... -12 dB
Output level control (output level in 1 m based on 0 dBu input level)	94; 100; 108; 114 dB SPL
Input Select	automatic; AES3id prio over analog
Ground Lift	Yes
Control	Local; Network
Equalization: Low cut	30 Hz; 0 … -12 dB
Phase	0; 45; 90; 135 and 0/180 deg
Mains Switch	Yes
Mains Voltage	Universal Power Supply 100 V~ … 240 V~
Bass Management On	Yes
Electronics - Controller
Controller design	Digital; active
Crossover frequency	80 Hz fixed
Crossover slope	24 dB/oct; 4th order
Supports automatic room calibration via MA 1	Yes; Subwoofer and connected analog loudspeakers
FIR phase linearization	for connected analog loudspeakers in combination with MA 1
Protection circuitry	peak limiter Amplifier, thermo limiter woofer, temperature limiter electronics, temperature limiter power supply, temperature limiter power amplifier, temperature protection amplifier, over current protection amplifier, over current protection power supply
Remote control	via Ethernet and MA 1
Display: On; Normal Operation	Green LED on backplate
Display: Identification	Flashing red LED on backplate
Display: Limit / Clip / Errors / Protection /Boot Mute / Shut Down Mute	Red LED on backplate
Electronics - Amplifiers and Power Supply
Output power woofer amplifier (THD+N with limiter deactivated: 10%)	222 W
Output power woofer amplifier (THD+N with limiter activated: 10%)	222 W
Mains Power Supply: input voltage; frequency	SMPS: 100-240 V; 50/60 Hz
Power consumption (230 V / 100 V): Standby	<300 mW
Power consumption (230 V / 100 V): Idle	17 W
Power consumption (100 V): Full output	310 W
Power consumption (230 V / 100 V): Full output	310 W
Power consumption (240 V): Full output	285 W
Standby	automatic, 20 mins (default)
Mechanics
Cabinet material	Wood cabinet, aluminum electronics panel
Cabinet surface finish; color (front / back)	Painted; metallic anthracite (RAL 7021) / black (RAL 9005)
Operating conditions	+10° C to +40° C (+50° F to +104° F); <75% RH, non-condensing
Transport/storage conditions	-25° C to +60° C (-13° F to 140° F); <90% RH; non-condensing
Woofer	265 mm (10") with protecting black metal grille
Product dimensions (height x width x depth)	368 x 330 x 645 mm (14.5" x 13" x 25.4")
External net volume	78 liters
Product weight	25.5 kg (56 lbs 3 oz)
Packed dimensions (height x width x depth), mm (inches)	484 x 454 x 749 (19.1" x 17.9" x 29.5")
Packed weight	31.3
Packaging weight inc. Cables and manuals	5.8
Packed cube	0.165 m³
Delivery includes	1 x KH 805 II Mains cables: EU/KC; UK; US; China 1 x Getting Started Quickly guide 1 x Operating Manual
Acoustical Axis horizontal	165 mm
Acoustical Axis vertical (from bottom)	165 mm
