Microfone miniatura

Microfone de diafragma pequeno modular com estágio de saída analógico

  • Característica direcional: cardioide de ângulo amplo
  • Parte do sistema de microfone modular KM A/D
  • Vasta gama de acessórios

CORES E VARIANTES

We need your consent to display this content

By clicking on "Accept" you agree to the data processing to. Further information on data processing can be found under "More information".

Adequado para::

Max. SPL
148 dB
S/N Ratio
81 dB
Sensitivity
15 mV/Pa

MÁXIMA FLEXIBILIDADE NOS NÍVEIS ANALÓGICO E DIGITAL

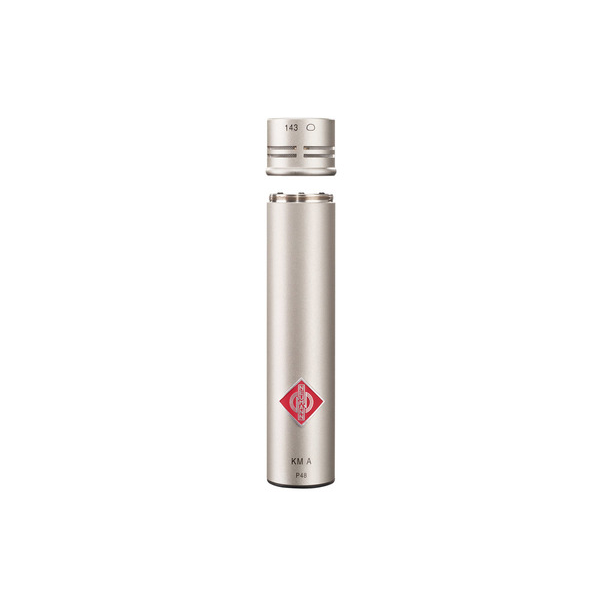

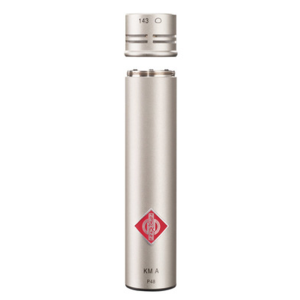

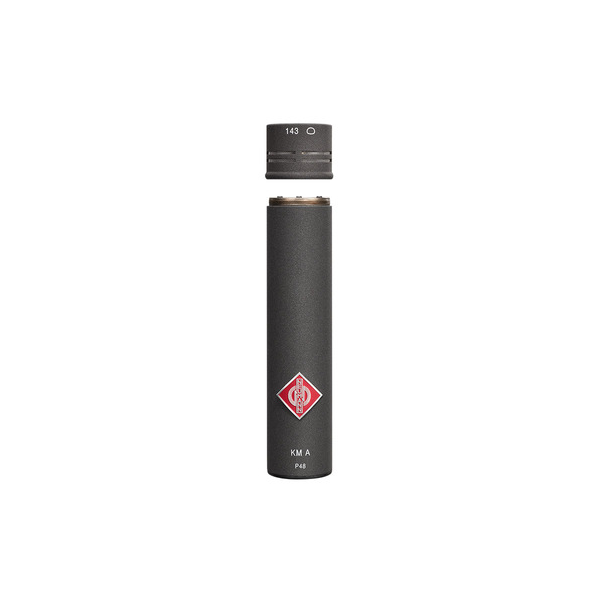

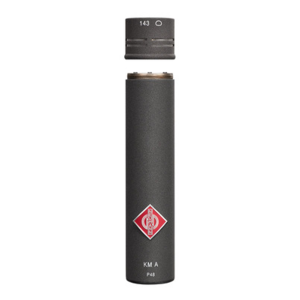

A combinação da cápsula KK 143 com o estágio de saída KM A é apenas uma das muitas opções no sistema de microfone de diafragma pequeno KM A/D da Neumann.

O sistema KM A/D da Neumann é um sistema de microfone modular para até as aplicações mais exigentes. Oito cápsulas de diafragma pequeno diferentes (KK 120 … KK 185) podem ser combinadas com um estágio de saída analógico (KM A) ou digital AES 42 (KM D). Todos os componentes estão disponíveis em cor níquel ou preto Nextel (nx). Uma linha abrangente de acessórios garante a capacidade de adaptação aos mais diversos campos de aplicação.

Dealer Description

Em comparação com seu predecessor, a série KM 100, o novo sistema KM A/D funciona com cápsulas passivas que são consideravelmente menores mas que conservam o design acústico comprovado.
Novos componentes eletrônicos avançados conferem muitas vantagens eletroacústicas e operacionais, como um ruído inerente reduzido, uma faixa dinâmica maior e uma imunidade eletromagnética muito alta.

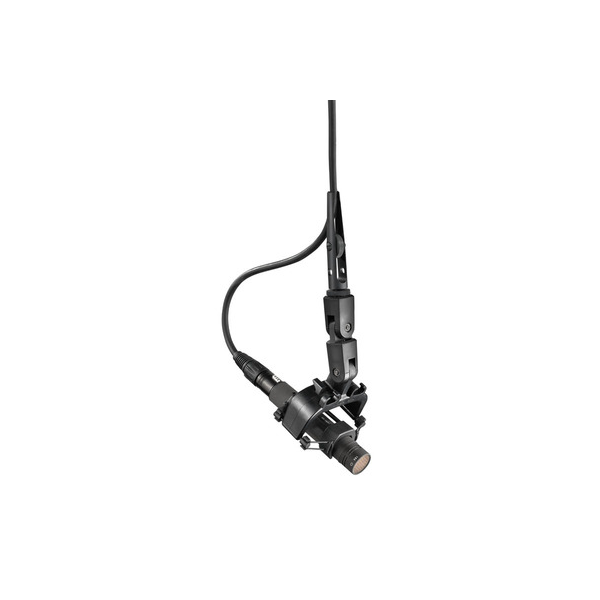

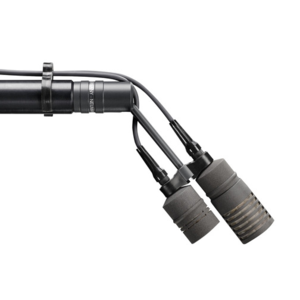

O conceito modular permite que a cápsula seja removida e usada a uma distância do estágio de saída de até 100 m (330 ft), conectada mediante um cabo especial. Para aplicações comuns, o cabo LC 4 está disponível com um comprimento de 5 ou 10 metros (aprox. 16½ ou 33 ft.). Em alternativa, é possível usar extensões de cápsula de vários comprimentos, suportes rotativos e articulados, etc. para uma configuração de microfone flexível. Os estágios de saída analógicos e digitais possuem dimensões idênticas (diâmetro: 22 mm, comprimento: 93 mm). Assim, todos os acessórios podem ser combinados com ambos os estágios de saída.

É possível consultar muitos exemplos de uso da linha de acessórios % link_external href=/km-a-d | title= KM A-D | text= here%}.

OS ESTÁGIOS DE SAÍDA

O estágio de saída analógico sem transformador KM A opera com phantom power P48. Uma pré-atenuação de -10 dB comutável possibilita níveis de pressão sonora de até 152 dB (conforme o tipo de cápsula) sem artefatos de distorção.

O estágio de saída digital KM D cumpre o padrão AES 42 e abre possibilidades totalmente novas que não seriam acessadas no domínio analógico. O DSP integrado permite o controle remoto de parâmetros do microfone como o ganho digital, pré-atenuação (6, 12, 18 dB) e corta-baixas (0, 40, 80, 160). Um limitador de pico e um compressor/limitador integrados com uma função de de-esser adicional protegem o sinal de áudio contra sobrecarga. A tecnologia de conversor A/D patenteada da Neumann garante uma faixa dinâmica muito alta de até 122 dB-A em toda a cadeia de produção digital.

Em qualquer momento, o usuário pode optar por trabalhar no domínio analógico ou digital sem as despesas de uma troca completa de sistema, simplesmente usando o estágio de saída KM A ou KM D. Estão disponíveis mais informações sobre a tecnologia de microfone da Neumann aqui (Link para o PDF inglês)

Estão disponíveis duas combinações populares com conjuntos completos com cápsula, estágio de saída e grampo para suporte: KM 183 A nx e KM 184 A nx. Qualquer outro componente é fornecido em separado.

COMPATIBILIDADE COM O SISTEMA KM 100 DA NEUMANN

Por pedido especial, pode ser fornecido um adaptador mecânico (AR 100 KA) para usar cápsulas KM 100 mais antigas (série AK) com os estágios de saída KM A e KM D.

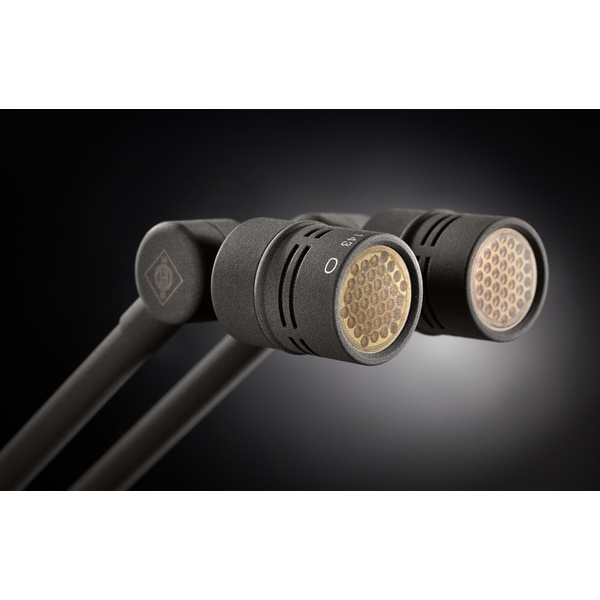

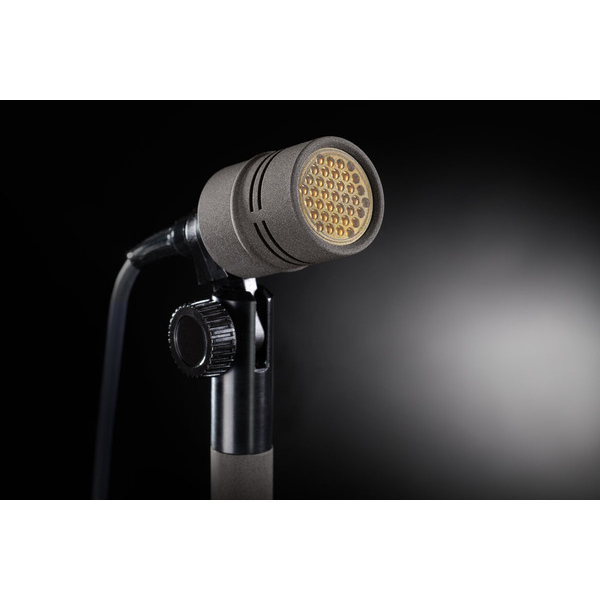

CÁPSULA KK 143

O KK 143 é um transdutor de gradiente de pressão com característica cardioide de ângulo amplo. Atenuação: 4 dB a 90°, 8 dB a 135° e 11 dB a 180°. A resposta em frequência para fontes sonoras com um ângulo de ± 90° (fora do eixo) é paralela até 12 kHz.

Acoustical operating principle Pressure gradient transducer
Directional Pattern Cardioid wide
Frequency Range 20 Hz...20 kHz
Sensitivity at 1 kHz into 1 kohm 15 mV/Pa
Rated Impedance 50 ohms
Rated load impedance 1000 ohms
Equivalent noise level, CCIR¹⁾ 22 dB
Equivalent noise level, A-weighted¹⁾ 13 dB-A
Maximum SPL for THD 0.5%²⁾ 138 dB
Maximum SPL for THD 0.5% with preattenuation²⁾ 148 dB
Signal-to-noise ratio, CCIR (re. 94 dB SPL)¹⁾ 70 dB
Signal-to-noise ratio, A-weighted (re. 94 dB SPL)¹⁾ 81 dB
Supply voltage (P48, IEC 61938) 48 V
Current consumption (P48, IEC 61938) max. 3.5 mA
Matching connector XLR 3 F
Weight (output stage) 70 g
Weight (capsule only) 15 g
Diameter 22 mm
Length (capsule only) 18 mm
Length (microphone) 108 mm

1) according to IEC 60268-1; CCIR-weighting acccording to CCIR 468-3, quasi peak; A-weighting according to IEC 61672-1, RMS

2) measured as equivalent el. input signal

Diagramas

Wide Angle Cardioid KK 143 + KM-A/KM-D

Wide Angle Cardioid KK 143 + KM-A/KM-D Wide Angle Cardioid KK 143 + KM-A/KM-D
TLM 49 Set

EA 2124 A mt

Suspensão elástica

EA 2124 A mt
TLM 49 Set

PS 15

Filtro de plosivas

PS 15
TLM 49 Set

WNS 100

Protetor de vento

WNS 100
TLM 49 Set

WNS 110

Protetor de vento

WNS 110
TLM 49 Set

N 248

Fonte de alimentação

N 248
TLM 49 Set

WS 100

Protetor de vento

WS 100
TLM 49 Set

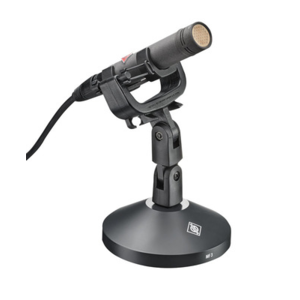

MF 2

Suporte de mesa

MF 2
TLM 49 Set

MF 3

Suporte de mesa

MF 3
TLM 49 Set

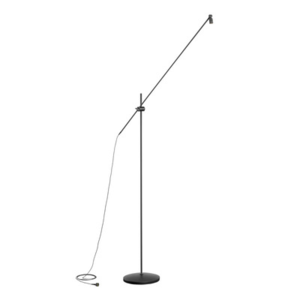

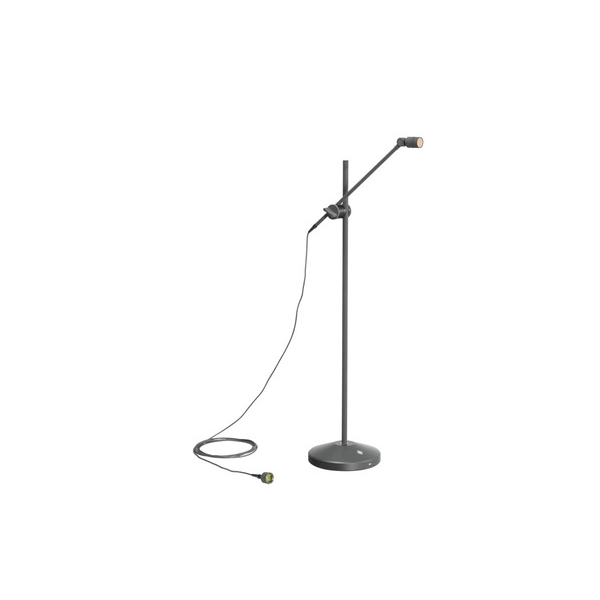

MF 4

Suporte de chão

MF 4
TLM 49 Set

MF 5

Suporte de chão

MF 5
TLM 49 Set

MZEF 8060

Barra vertical

MZEF 8060
TLM 49 Set

MZEF 8120

Barra vertical

MZEF 8120
TLM 49 Set

STV 4

Extensão de suporte

STV 4
TLM 49 Set

STV 20

Extensão de suporte

STV 20
TLM 49 Set

STV 40

Extensão de suporte

STV 40
TLM 49 Set

STV 60

Extensão de suporte

STV 60
TLM 49 Set

Z 26 mt

Shock mount

Z 26 mt
TLM 49 Set

MNV 21 mt

Auditorium Hanger

MNV 21 mt
TLM 49 Set

MNV 87

Suporte suspenso de auditório

MNV 87
TLM 49 Set

MNV 100

Suporte suspenso de auditório

MNV 100
TLM 49 Set

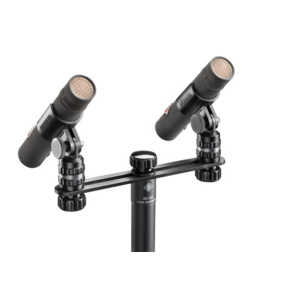

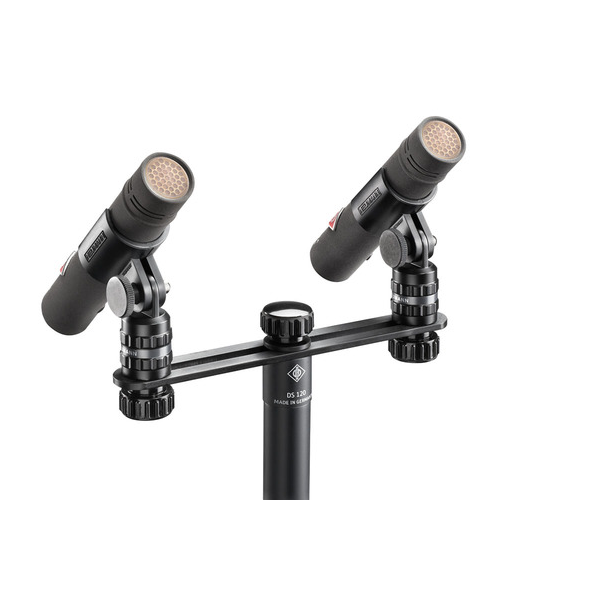

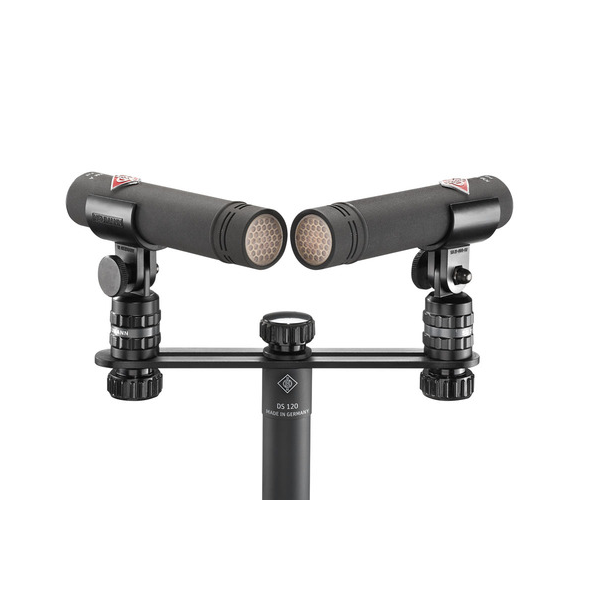

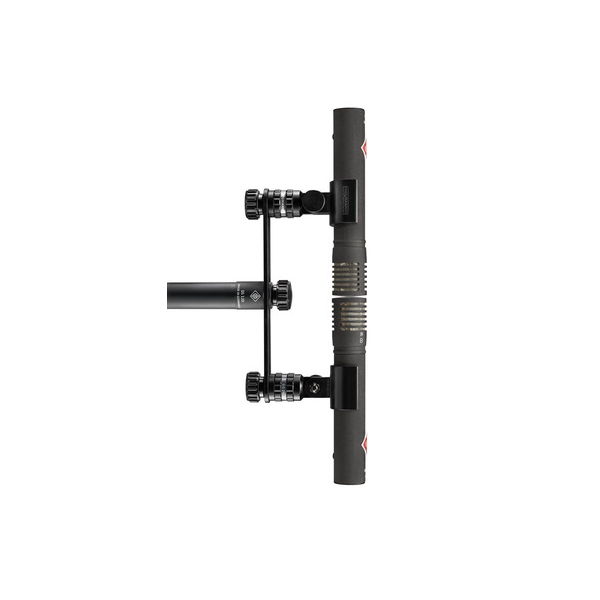

DS 120

Suporte duplo

DS 120
TLM 49 Set

MZGE 8000

Acessório para suporte

MZGE 8000
TLM 49 Set

MZGE 8002

Acessório para suporte

MZGE 8002
TLM 49 Set

SG 21 bk

Acessório para suporte

SG 21 bk
TLM 49 Set

SG 109

Acessório para suporte

SG 109
TLM 49 Set

SG 110 nx

Junta articulada

SG 110 nx
TLM 49 Set

SGE 100

Acessório para suporte

SGE 100
TLM 49 Set

STH 100

Suporte estéreo

STH 100
TLM 49 Set

STH 120

Suporte estéreo

STH 120
TLM 49 Set

IC 3 mt

Cabo de microfone

IC 3 mt
TLM 49 Set

LC 4

Cabo de microfone

LC 4
TLM 49 Set

KM A

Estágio de saída

KM A
TLM 49 Set

AR 100 KA

Adaptador de cápsula

AR 100 KA
TLM 49 Set

KVG 130 nx

Extensão da cápsula

KVG 130 nx
TLM 49 Set

KVG 160 nx

Extensão da cápsula

KVG 160 nx
TLM 49 Set

KVG 1120 nx

Extensão da cápsula

KVG 1120 nx
TLM 49 Set

KVG 130 KA nx

Extensão da cápsula

KVG 130 KA nx
TLM 49 Set

KVG 160 KA nx

Extensão da cápsula

KVG 160 KA nx
TLM 49 Set

KVG 1120 KA nx

Extensão da cápsula

KVG 1120 KA nx

KK 143

Color nickel

N.º CAT. 008593

KK 143
  • KK 143 Capsule Head
  • Wooden Box

KK 143 nx

Color nextel® black

N.º CAT. 008594

KK 143 nx
  • KK 143 nx Capsule Head
  • Wooden Box

KM A

Color nickel

N.º CAT. 008634

KM A
  • KM A Output Stage
  • Wooden Box

KM A nx

Color nextel® black

N.º CAT. 008635

KM A nx
  • Output Stage KM A nx
  • Wooden Box

Adequado para::

Max. SPL
148 dB
S/N Ratio
81 dB
Sensitivity
15 mV/Pa
