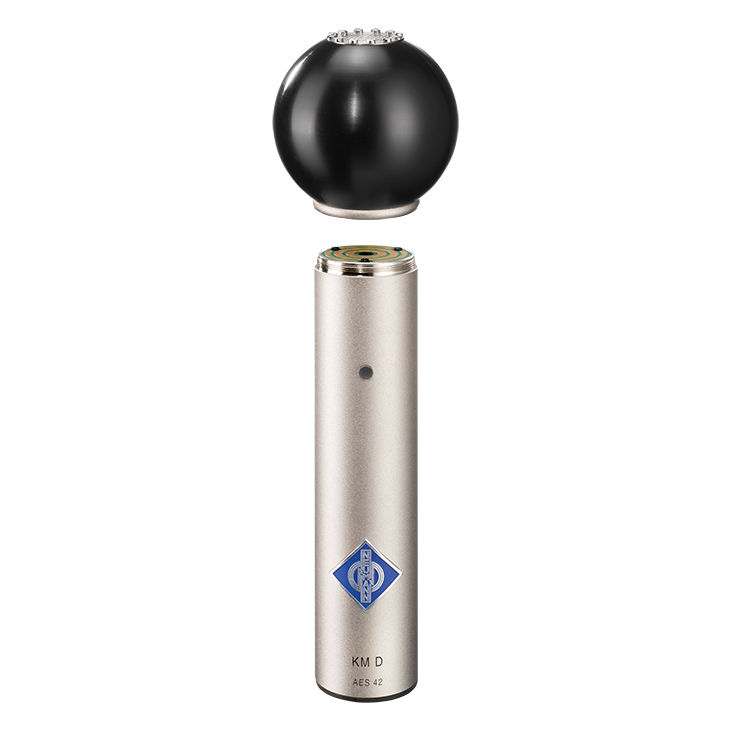

KK 133 + KM D

Maximum Flexibility in the Analog and Digital Domains

The combination of the capsule KK 133 with the output stage KM D is only one of the numerous options within the Neumann KM A/D small diaphragm microphone system.

The Neumann system KM A/D is a modular microphone system for even the most demanding applications. Eight different small diaphragm capsules (KK 120 … KK 185) may be combined with either an analog output stage (KM A) or a digital AES 42 output stage (KM D). All components are available in nickel or Nextel black (nx). A comprehensive range of accessories ensures adaptability to the most diverse fields of application.

Dealer Description

Em comparação com seu predecessor, a série KM 100, o novo sistema KM A/D funciona com cápsulas passivas que são consideravelmente menores mas que conservam o design acústico comprovado.
Novos componentes eletrônicos avançados conferem muitas vantagens eletroacústicas e operacionais, como um ruído inerente reduzido, uma faixa dinâmica maior e uma imunidade eletromagnética muito alta.

The modular concept permits the capsule to be detached and used at a distance from the output stage of up to 100 m (330 ft), connected via a special cable. For usual applications, the LC 4 cable is available with a length of 5 or 10 meters (ca. 16½ or 33 ft.). Alternatively, capsule extensions of various lengths, swivel capsule joints, and swivel stand mounts, etc. may be used for a flexible microphone setup. The analog and digital output stages have identical dimensions (diameter: 22 mm, length: 93 mm). All accessory parts may thus be combined with both output stages.

A lot of examples for using the accessory portfolio can be found here.

The Output Stages

The analog, transformerless output stage KM A operates with P48 phantom power. A switchable -10 dB preattenuation allows for sound pressure levels of up to 152 dB (depending on capsule type) without distortion artifacts.

The digital output stage KM D is compliant to the AES 42 standard and opens entirely new possibilities, unattainable in the analog domain. The integrated DSP permits remote control of microphone parameters, such as digital gain, preattenuation (6, 12, 18 dB) and low cut (0, 40, 80, 160). An integrated peak limiter and a compressor/limiter with an additional de-esser function protect the audio signal from overload. Neumann’s patented A/D-converter technology ensures a very high dynamic range of up to 122 dB-A across the entire digital production chain.

At any time the user may opt to work in the analog or digital domain, without the expense of a complete system change, simply by using the KM A or KM D output stage. More information on Neumann’s digital microphone technology is available here.

Two popular combinations are available as complete sets with capsule, output stage and swivel mount: KM 183 A nx and KM 184 A nx. Any other components are offered separately.

Compability with the Neumann KM 100 System

On special request, a mechanical adapter (AR 100 KA) can be supplied for use of older KM 100 capsules (AK series) with the KM A and KM D output stages.

CÁPSULA KK 133

O KK 133 é um transdutor de pressão equalizado para campo difuso com um aumento dos agudos para campo livre (4-5 dB a 12 kHz). Com base no conceito de design técnico do lendário microfone M 50 da Neumann e do seu sucessor, o M 150, seu diafragma extremamente fino é feito de titânio e está a apenas alguns mícrons de distância do contra-eletrodo, também feito de titânio. A cápsula KK 133 possui uma resposta de transientes incrivelmente rápida com uma precisão jamais vista. Sua esfera de difração sonora cria um aumento da pressão sonora mais precoce e gentil para as frequências médias a altas. A diretividade aumenta assim nas frequências mais altas, tal como em uma cápsula cardioide, no entanto, tal como em um transdutor de pressão, a transmissão de graves do KK 133 é linear até as frequências mais graves, sem efeito de proximidade.

A tecnologia de microfone digital da Neumann (Solution-D) não fará mais parte do portfólio de produtos da Neumann a partir de 2021. A última data em que será possível realizar encomendas será 31 de julho de 2020. Após essa data, os produtos estarão disponíveis enquanto houver estoque. A assistência para todos os produtos com hardware Solution-D está garantida até 31 de dezembro de 2030.

O Software de Controle Remoto (32 bits, disponível também como plug-in VST) para os microfones digitais Neumann é compatível com Windows 98SE – Windows 10 e Mac OS 8.6 – Mac OS X 10.14.6. Não haverá nenhuma outra atualização do software RCS.
